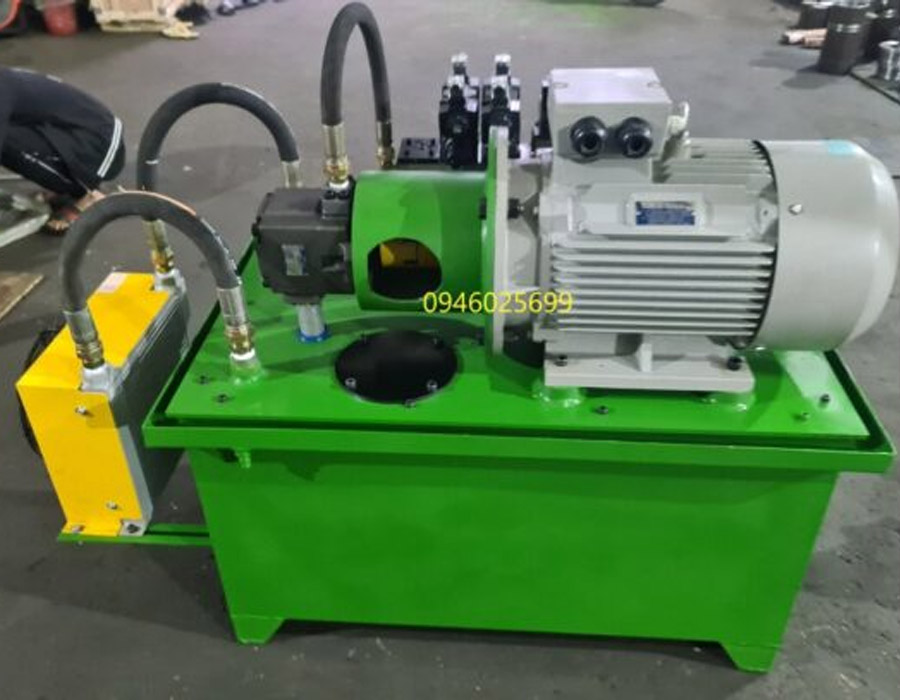

Bộ nguồn thuỷ lực 15kw,trạm nguồn thuỷ lực 15Kw

1. Thông số kỹ thuật cơ bản

• Công suất motor: 15kW (20HP), sử dụng điện áp 3 pha 380V.
• Áp suất làm việc: Thường từ 21Mpa (210 bar) đến tối đa 31.5Mpa (315 bar) tùy dòng bơm.
• Loại bơm sử dụng: Phổ biến nhất là bơm Piston (cho áp cao) hoặc bơm bánh răng (áp trung bình, lưu lượng lớn).
• Dung tích thùng dầu: Thường từ 100 lít đến 250 lít, tùy thuộc vào chu kỳ hoạt động để đảm bảo tản nhiệt.

2. Cấu tạo chi tiết

• Động cơ điện (Motor): 15kW – trái tim của hệ thống.
• Bơm thủy lực: Chuyển đổi năng lượng cơ học thành năng lượng dòng chảy.
• Hệ thống van: Van an toàn (chỉnh áp), van điện từ (điều hướng xi lanh), van một chiều.
• Phụ kiện bảo vệ: Bộ lọc dầu (lọc hồi/lọc hút), thước đo dầu, nắp rót dầu kết hợp lọc khí, đồng hồ đo áp suất.
• Hệ thống làm mát (Tùy chọn): Quạt làm mát dầu hoặc bộ tản nhiệt bằng nước nếu máy chạy liên tục 24/7.

3. Ứng dụng thực tế

• Máy ép thủy lực: Ép phế liệu, ép gạch, ép nhựa hoặc ép kim loại.
• Hệ thống nâng hạ: Bàn nâng hàng tải trọng lớn, vận thang công nghiệp.
• Máy công cụ: Máy chấn tôn, máy cắt sắt, hoặc các dây chuyền lắp ráp tự động.

1. Bộ nguồn thủy lực là gì?

Bộ nguồn thủy lực hay còn được gọi với nhiều tên khác như trạm nguồn thủy lực là thiết bị bao gồm nhiều các bộ phận cấu tạo thành với chức năng chính là để cung cấp dòng chảy áp suất cao cho động cơ thuỷ lực như  xy lanh và các bộ phận thủy lực khác.

Nó được ví như là một mô hình thủy nhỏ của hệ thống thủy lực giúp cho người mới học và tìm kiếm hệ thống thủy lực có thể dễ dàng tiếp cận, nghiên cứu sâu hơn về thủy lực.

2. Bộ nguồn thủy lực và trạm nguồn thủy lực có khác nhau không?

Như là chia sẻ ở trên bài viết này, trong bộ nguồn thủy lực hay còn gọi là trạm nguồn thủy lực. Đó chỉ là do cách gọi ở địa phương, người bản địa dùng mà thôi. Về cơ bản cấu tạo, chức năng sử dụng của chúng hoàn toàn giống nhau. Đều với mục đích chính là chuyển hóa điện năng thành thủy năng, cung cấp dầu vào trong hệ thống thủy lực giúp vận hành một hệ thống đơn giản và trơn tru hơn. Chính vì thế trạm nguồn thủy lực thường được gọi là bộ nguồn thủy lực.

3. Cấu tạo của bộ nguồn thủy lực

Cấu tạo của bộ nguồn thủy lực có thể bao gồm có 6 thành phần cơ bản như động cơ điện, bơm dầu, thùng dầu, chỉnh áp suất, đồng hồ đo áp xuất, lọc hồi cấu tại lên tạo thành một bộ nguồn thủy lực hoàn thiện. Đảm bảo khi hoạt động quay cùng nhau sẽ tạo ra thành năng lượng tốt nhất truyền đến một thiết bị thủy lực và giữ cho chất lỏng thủy lực luôn trơn tru. Với các hệ thống thiết bị thủy lực có nhiều thông số, tùy vào nguyên lý để cung cấp cho những thiết bị của bộ nguồn thủy lực được sẽ dựa trên tác động cho phép cơ cấu chấp hành.

Mỗi một bộ phận sẽ có chức năng, nhiệm vụ riêng trong quy trình hoạt động của nguồn thủy lực và thiết bị truyền động.

• Động cơ điện (motor thủy lực)

Với động cơ điện là nguồn năng lượng chính trong trạm bơm thủy lực công nghiệp với nhiệm vụ cung cấp nguồn điện để giúp cho các bộ nguồn thủy lực hoạt động. Từ đó có thể là nguồn điện xoay chiều AC hoặc một chiều DC với động cơ điện.

• Bơm thủy lực

Với chức năng là kết nối các trục , âm cốt,.. cùng với máy bơm áp suất thủy tĩnh trong mạch kín tạo ra chân không đẩy áp suất khí quyển, đối với chất lỏng vào đầu vào bơm thuỷ lực để tạo nên dòng chảy cho toàn bộ hệ thống.

Ngày nay, có 3 loại máy bơm phổ biến là bơm thủy lực bánh răng, bơm piston thủy lực, bơm cánh gạt. Mỗi loại bơm sẽ phù hợp với một bộ nguồn thủy lực khác nhau vì thế khi lựa chọn bơm thủy lực thường cần lưu ý tới công suất, thể tích chất lỏng,áp suất cao và cánh gạt bơm của máy móc, xi lanh… để chọn loại bơm phù hợp cho các hệ thống hiệu quả nhé.

• VAN THUỶ LỰC

Có nhiều loại van hoạt động khi quy trình đẩy dầu thực lực ra khỏi bơm và chất lỏng thủy lực sẽ tạo thành năng lượng được kết nối với  van xả và đồng hồ áp để đảo bảo năng lượng ổn định trong việc sử dụng và kiểm soát năng lượng đó mọi lúc khi cần thiết.

Có một số các van kỹ thuật cơ bản như các van xả an toàn, là van một chiều, là van tiết lưu, van hành trình, van điều tiết, van điện từ, van chỉnh áp, van gạt tay, van 1 chiều, van an toàn, van điều khiển…

• Bộ lọc hồi

Bộ lọc hồi là một trong những thành phần quan trọng nhất trong thiết kế cấu tạo bộ nguồn thủy lực công suất nhỏ. Từ đó ứng dụng của bộ lọc hồi là lọc dầu chất lỏng hồi về thùng đảm bảo thùng dầu có nắp thùng dầu sẽ luôn sạch trong hệ thống.

• Hệ thống làm mát

Đây là nơi giúp hạ nhiệt độ, phụ kiện làm mát của dầu nóng và giữ nhiệt dầu luôn nằm trong phạm vi cho phép. Ứng dụng của Quạt làm mát dầu sẽ giúp nhiệt dầu đạt dưới 60 độ trong khi sử dụng. Thông qua đó giúp tăng hiệu suất, hiệu quả làm việc và kéo dài tuổi thọ của trạm nguồn thủy lực. Đó là bộ phụ kiện làm mát dầu có từ thùng chuyển động lượng dầu sao cho không ảnh hưởng đến tốc độ làm việc, gia công giải nhiệt làm mát để đáp ứng điều chỉnh của bơm.

Ngoài ra thiết kế còn nhiều thiết bị khác cũng đóng vai trò quan trọng trong các bộ nguồn thủy lực như khớp nối thủy lực, co, ống thủy lực, đồng hồ đo nhiệt độ, đo áp suất,..

4. Ưu điểm của bộ nguồn thủy lực

Bộ nguồn thủy lực được chế tạo với cấu trúc và kiểu dáng đơn giản, dễ dàng sử dụng mang lại nhiều ưu điểm vượt trội cho người dùng. Có thể kể đến trong các ưu điểm của thiết bị truyền động sau:

• Quy trình vận hành và bảo trì bộ nguồn đơn giản

Khá đơn giản trong quy trình vận hành bộ nguồn thủy lực vì có cấu tạo khá dễ dàng với kiểu dáng và cách sử dụng và các thiết bị điện thông thường được sử dụng để làm việc của hệ thống hàng ngày. ​​Về các thiết bị khác là lưu lượng chảy ngược theo một nguyên lý tránh làm hư hỏng công trình hoặc nhiều các nhà sản xuất hợp nhất là các với nhau theo khối lượng bộ nguồn.

• Tiết kiệm điện năng tiêu thụ

Với bảng điều khiển tần số quay cùng một áp suất, trạm bơm thủy lực thường có thể tiết kiệm đến 40% điện năng khi giữ có áp suất cho bơm so với các thiết bị thủy lực thông thường khác. Ngoài ra các thiết bị này còn hiển thị cụ thể duy nhất công suất của bơm có được lắp ráp một cách an toàn khi làm việc. Lúc này được thiết lập phụ thuộc vào cơ học thực tế và giá cả giúp cho áp suất của bơm và phải có dòng điện còn có cơ năng của các máy móc hoạt động hiệu quả tốt nhất.

• Hoạt động êm ái

Để hoạt động bộ nguồn sẽ không gây ra tiếng ồn lớn, đặc biệt là tạo nên mức độ ồn gần như không có bằng cách hoạt động êm ái, thiết kế thân thiện với môi trường xung quanh. Rất thoải mái cho người sử dụng các thiết bị khác được cấp lượng điện với vai trò là động cơ chính.

• Khả năng hoạt động lớn, có thể thực hiện khi có sự cố biến tần

Hoạt động ở tốc độ quay nhất định, không nhận được tín hiệu cảm biến áp suất . Dù có bị sự cố biến tần thì cấu tạo bộ nguồn thủy lực vẫn hoạt động tốt, tự kết nối lại với nguồn điện được cung cấp và động cơ điện.

5. Bộ nguồn thủy lực dùng để làm gì?

Bộ nguồn bơm thủy lực thông minh này được ứng dụng rộng rãi trong các ngành công – nông nghiệp. Phổ biến nhất là được ứng dụng vào các ngành sau:

– Đây là thiết bị này dùng trong sản xuất công nghiệp, gia công, chế biến thì trong bộ nguồn thủy lực được dùng để lắp ráp của hệ thống ô tô dây chuyền tự động, chế tạo gỗ, dây chuyền sản xuất xi măng, than nhiệt điện, động cơ thủy lực, cơ khí …

– Phụ kiện dùng ở trong vận tải, thiết kế có thể làm việc và di chuyển có thể làm bộ quan trọng ở máy xúc, xe đào, thang cẩu, xe bảo dưỡng đường.

– Ứng dụng trong ngành hàng không, cầu đường, công trình xây dựng,..

6. Cách vận hành trạm nguồn thủy lực như thế nào?

Bất cứ các thiết bị khác như nguồn hay hệ thống nào cũng sẽ cần phải có một quy trình vận hành riêng, và trong khi đó đối với bộ vận hành trạm nguồn thủy lực cũng vậy.

Thông qua đó trạm nguồn thủy lực sẽ chỉ hoạt động khi bạn đấu nguồn điện và bật công tắc được lắp đặt theo yêu cầu. Khi lưu lượng được cấp điện thì trạm nguồn kích hoạt động cơ điện khởi động, cuộn dây rơ le sẽ tiến hàng cấp điện đến các chỗ khác trong trạm nguồn.

Khi đó bơm sẽ hoạt động, bắt đầu sẽ hút dầu nhớt vào và nạp điện cho ắc quy. Điều này sẽ khiến các thông số áp suất, nhiệt độ dầu được các đồng hồ đo hoạt động, được lắp đặt theo yêu cầu cơ cấu chấp hành, tùy vào người dùng có thể theo dõi để biết được cách thức nạp điện này đã đáp ứng tới mức nhất định chưa.

Khi việc có van điều khiển cho vận hành đạt ở một mức có áp suất quy định thì sẽ tự ngừng lại và tiếp tục khởi động làm việc của dây qua van một chiều điện từ, xả dầu ra và trở lại về thùng chứa dầu nhờ có van tiết lưu điều chỉnh lưu lượng.

Nó sẽ hoạt động liên tục tại một mức nhất thị sẽ chạy lại hệ thống theo chu trình đó. Việc này sẽ dừng hẳn khi bạn không dùng hoặc ngắt nguồn điện cấp.

7. Lưu ý khi sử dụng bộ nguồn thủy lực

Trong quá trình sử dụng trạm nguồn thủy lực, quý khách hàng cần phải lưu ý một số điều sau để việc được sử dụng trong bộ nguồn sẽ tốt nhất, bền lâu nhất chúng ta có thể:

– Không được làm tự ý điều chỉnh áp suất mặc định của bộ nguồn có trong thiết kế nhà sản xuất đề ra.

– Không để nhiệt độ dầu, nhớt thủy lực làm việc liên tục dẫn đến vượt hơn 70 độ C

– Tuyệt đối không để dầu thủy lực trong thùng chứa dầu cạn hết, hoặc xuống dưới mức thể tích quy định vì dễ làm hỏng bơm thủy lực.

– Mới sử dụng trạm nguồn thủy lực mới thì nên vận hành và sử dụng trong 100 giờ đầu tiên phải thay lưu lượng dầu thủy lực về và sau 300 giờ làm việc tiếp theo thì phải thay dầu thủy lực 1 lần.

– Suốt thời gian sử dụng và lắp đặt bộ nguồn có khách hàng nên để ở vị trí bằng phẳng, thoải mái, xác định ống dẫn và bảo vệ dầu thủy lực đi.

– Không đề vật nặng khác lên bộ nguồn thủy lực mini, các thiết bị truyền động.

– Nên chọn các loại dầu của hệ thống thủy lực cho phù hợp với độ nhớt từ 15cst- 80cst
