BỘ NGUỒN THUỶ LỰC 5.5KW

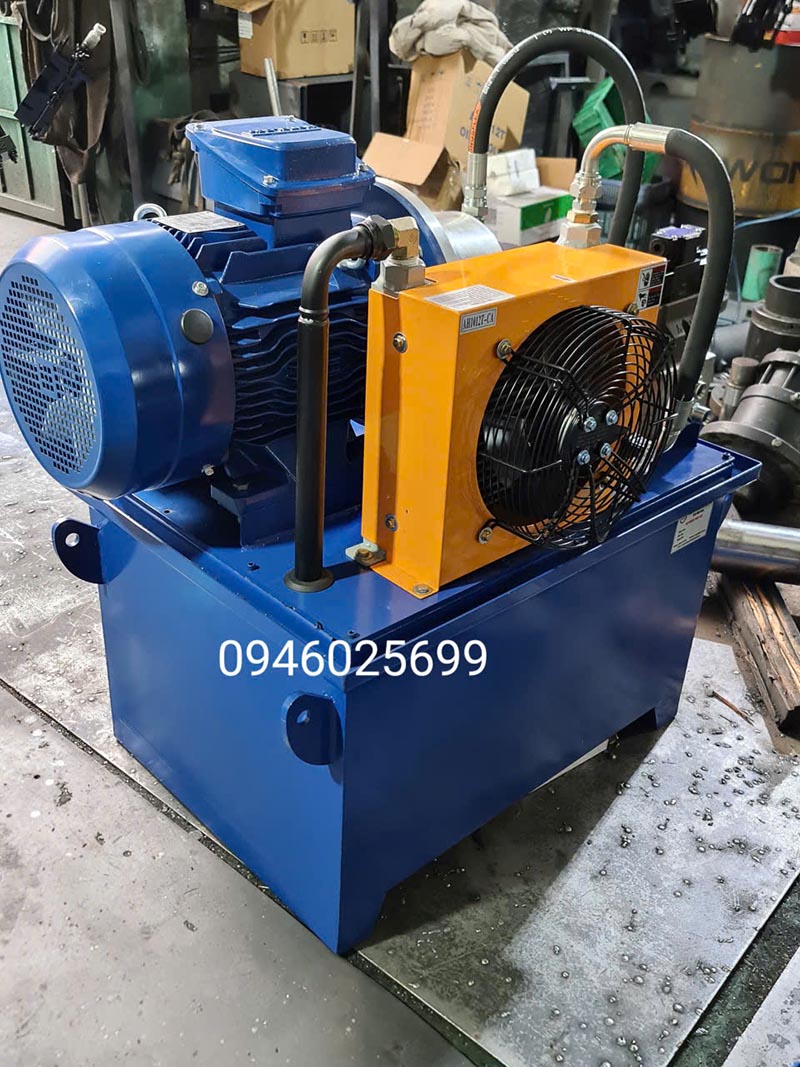

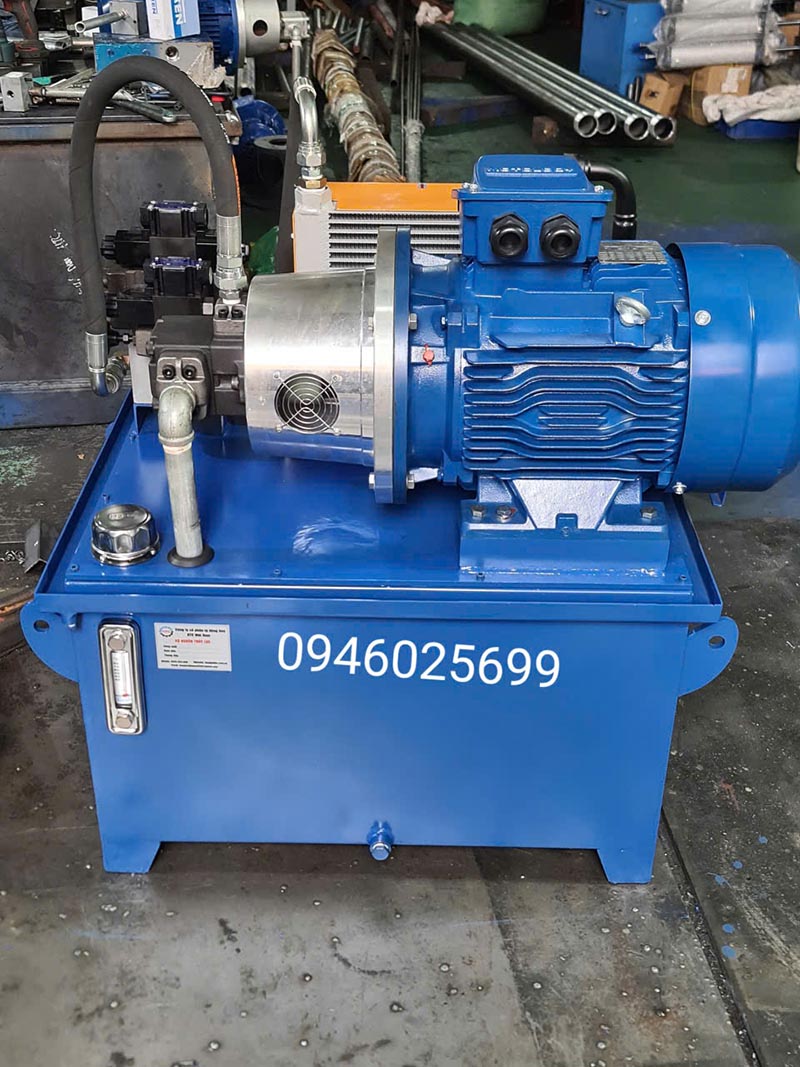

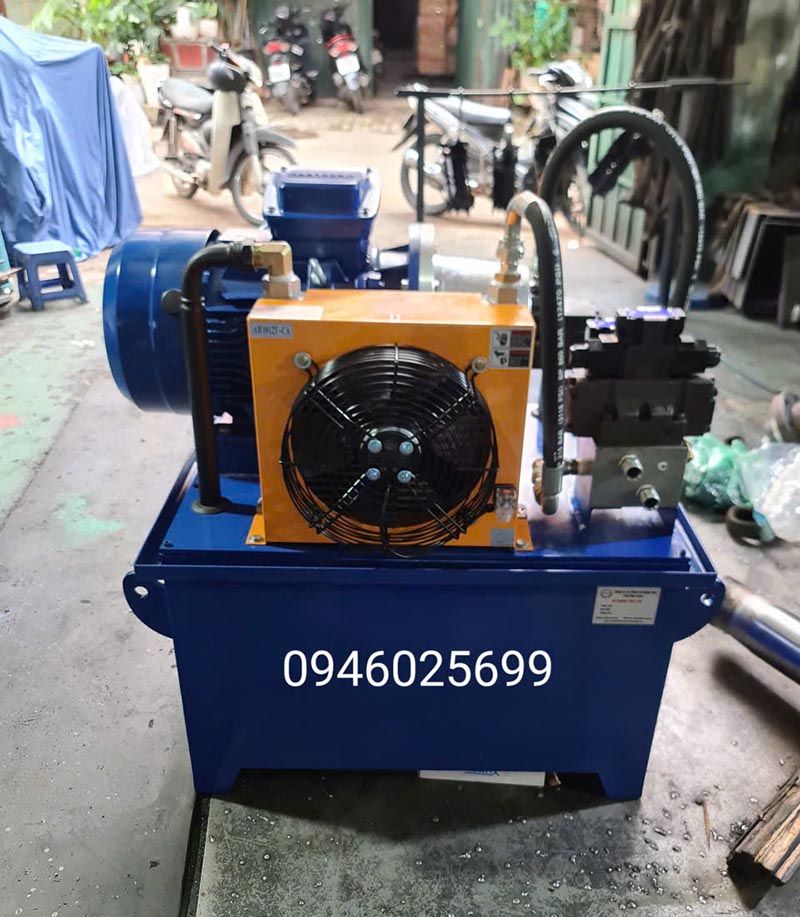

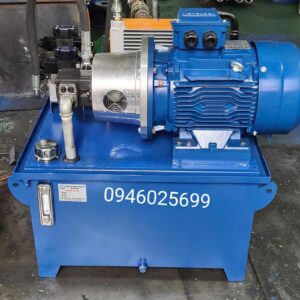

Bộ nguồn thủy lực với cấu hình động cơ 5.5kW, thùng dầu 150L, kết hợp quạt làm mát AH1012 và cụm van tầng phân phối lớn (van chia size 4, chỉnh áp điện size 3) cấu thành một trạm nguồn trung tâm công nghiệp mạnh mẽ. Hệ thống này thường được ứng dụng cho các máy ép gạch, máy ép phế liệu, máy đột dập hoặc các hệ thống nâng hạ nặng cần lưu lượng xả tải lớn và hoạt động liên tục sinh nhiệt cao.

Giá:

5.00 trên 5 dựa trên 1 đánh giá

(Đánh giá sản phẩm)

Danh mục: Bộ nguồn thuỷ lực

Mô tả
Liên hệ đặt hàng

BỘ NGUỒN THUỶ LỰC 5.5KW, THÙNG DẦU 150.

⚙️ Thông số cấu hình trạm nguồn thủy lực 5.5kW

Linh kiện / Thành phần	Thông số chi tiết cấu thành tối ưu	chức năng hệ thống
Động cơ điện (Motor)	Động cơ 5.5kW (7.5HP) – 3 Pha (380V/50Hz), tốc độ ~1450 vòng/phút.	Cung cấp nguồn động lực cơ học chính cho bơm dầu.
Bơm thủy lực (Pump)	Tùy chọn Bơm bánh răng (áp dưới 200 bar) hoặc Bơm Piston (áp cao từ 210 – 315 bar). Lưu lượng thích hợp: 16cc – 25cc.	Hút và đẩy dầu tạo lưu lượng và áp suất cho toàn hệ thống.
Thùng chứa dầu	Dung tích 150 Lít (Thép sơn tĩnh điện chống gỉ).	Chứa dầu, giải nhiệt tự nhiên và lắng cặn bẩn.
Bộ làm mát dầu (Cooler)	Quạt làm mát khí nén AH1012 (Lưu lượng gió lớn, điện áp tùy chọn 220V hoặc 380V).	Giải nhiệt cưỡng bức cho dầu hồi, duy trì nhiệt độ dầu ở mức an toàn (<60°C).
Van điều khiển điện	Van chia điện size 4 (04 / NG10) – Thiết kế van 2 tầng giúp chịu tải lưu lượng lớn (lên tới ~80L/phút).	Điều hướng dòng dầu để điều khiển cơ cấu chấp hành (Xy lanh/Motor).
Van chỉnh áp điện	Van chỉnh áp điện size 3 (03 / NG10) (Mã thông dụng: BSG-03).	Tích hợp tính năng chỉnh áp an toàn (mở cơ) và xả tải không tải bằng điện từ giúp bảo vệ bơm.
Phụ kiện đi kèm	Lọc hút, nắp dầu tích hợp thở, thước đo nhiệt độ & mức dầu, đồng hồ đo áp suất (0 – 250/350 bar).	Đảm bảo hệ thống hoạt động ổn định, sạch sẽ và dễ theo dõi.

📊 BẢNG THÔNG SỐ KỸ THUẬT BỘ NGUỒN THỦY LỰC 5.5KW

Hạng mục thành phần	Thông số kỹ thuật chi tiết	Ghi chú / Xuất xứ gợi ý
1. Động cơ điện (Motor)
– Công suất	5.5 kW (7.5 HP)	Enertech, Siemens, Toàn Phát…
– Điện áp	3 Pha 380V / 50Hz	Tiêu chuẩn công nghiệp
– Tốc độ vòng quay	1450 vòng/phút (4 cực – 4P)	Chạy êm, moment xoắn cao
– Cấp bảo vệ	IP55, Lớp cách điện F	Chống bụi, chống nước bắn
2. Bơm thủy lực (Pump)	(Tùy thuộc vào yêu cầu Áp suất & Lưu lượng)
– Loại bơm đề xuất	Bơm bánh răng (Gear pump) hoặc Bơm piston	Thường dùng bơm bánh răng cho máy ép, dập
– Lưu lượng riêng	16 cc/vòng cho đến 25 cc/vòng	Tùy chọn theo tốc độ xi lanh
– Lưu lượng thực tế	~ 23 Lít/phút (với bơm 16cc) hoặc ~ 36 Lít/phút (với bơm 25cc)	Tính ở tốc độ motor 1450 rpm
– Áp suất làm việc	120 bar – 210 bar (Max áp liên tục)	Tỷ lệ nghịch với lưu lượng chọn
3. Hệ thống Van điều khiển
– Van chỉnh áp điện	Size 3 (NG10) – Mã BSG-03	Chỉnh áp an toàn + Xả tải bằng điện
– Van chia dầu điện từ	Size 4 (NG10 / 04)	Van 2 tầng, chịu lưu lượng lớn (~80L/p)
– Điện áp Coil van	24VDC hoặc 220VAC	Tùy chọn theo tủ điện điều khiển
4. Hệ thống giải nhiệt & Thùng chứa
– Thùng dầu	Dung tích 150 Lít	Thép hàn dập, sơn tĩnh điện chống rỉ
– Quạt làm mát dầu	Mã AH1012 (Lưu lượng gió lớn)	Điện áp quạt 220VAC hoặc 380VAC
– Công suất tản nhiệt	Khoảng 3.2 – 4.5 kW	Duy trì nhiệt độ dầu ổn định < 60°C
5. Phụ kiện trạm nguồn
– Lọc hút dầu	Lưới lọc inox 100 mesh, có van một chiều	Bảo vệ bơm khỏi cặn bẩn
– Lọc dầu đường hồi	Lọc giấy micro giấy hoặc lưới (tùy chọn lắp thêm)	Giữ dầu hệ thống luôn sạch
– Đồng hồ đo áp suất	Thang đo 0 – 250 bar hoặc 0 – 350 bar	Loại có dầu glycerin chống rung kim
– Thước đo dầu	Loại tích hợp đo nhiệt độ (độ C)	Gắn thành thùng dầu để tiện kiểm tra
– Nắp thùng dầu	Nắp rót dầu kết hợp lọc bụi, thở khí	Tránh tạo áp suất âm trong thùng
