Bộ nguồn thủy lực 7.5kw
Bộ nguồn thủy lực 7.5kW (10HP) với cấu hình thùng dầu 150L, quạt làm mát AH1012 và đồng bộ hệ thống van Size 3 (NG10) là một cấu hình trạm trung tâm cực kỳ tối ưu, gọn gàng và có độ đồng bộ cao. Việc chuyển đổi từ van chia size 4 (ở cấu hình cũ) xuống Size 3 giúp hệ thống bắt đế chung một cách đồng nhất, tiết kiệm chi phí và diện tích block van, trong khi vẫn đáp ứng rất tốt lưu lượng xả tải của motor 7.5kW (thường dao động từ 30 – 50 Lít/phút, trong khi van size 3 chịu tải tốt lên đến 80 – 100 Lít/phút).
Giá: Liên hệ

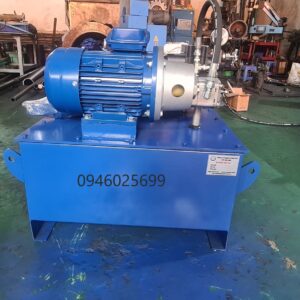

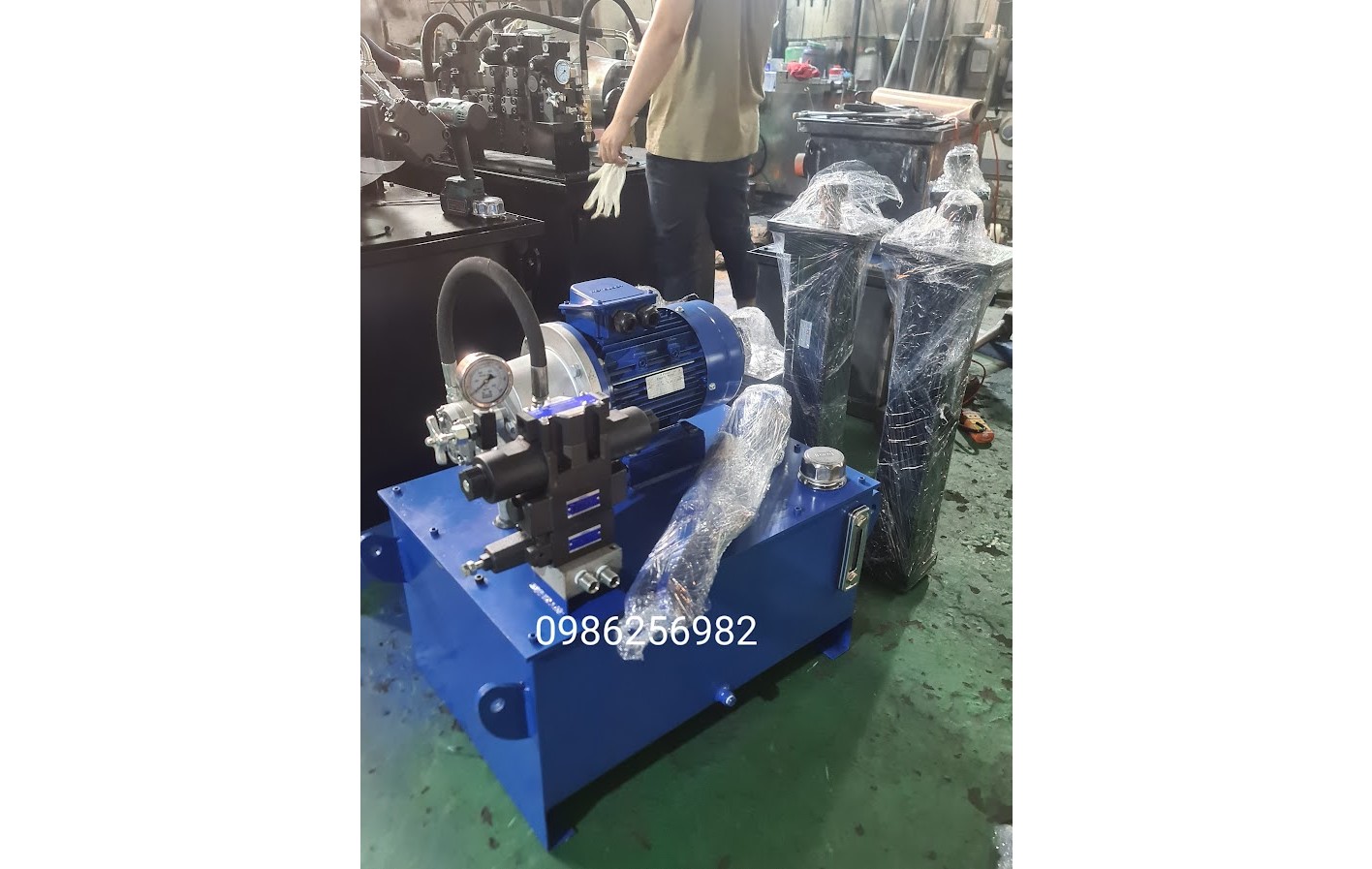

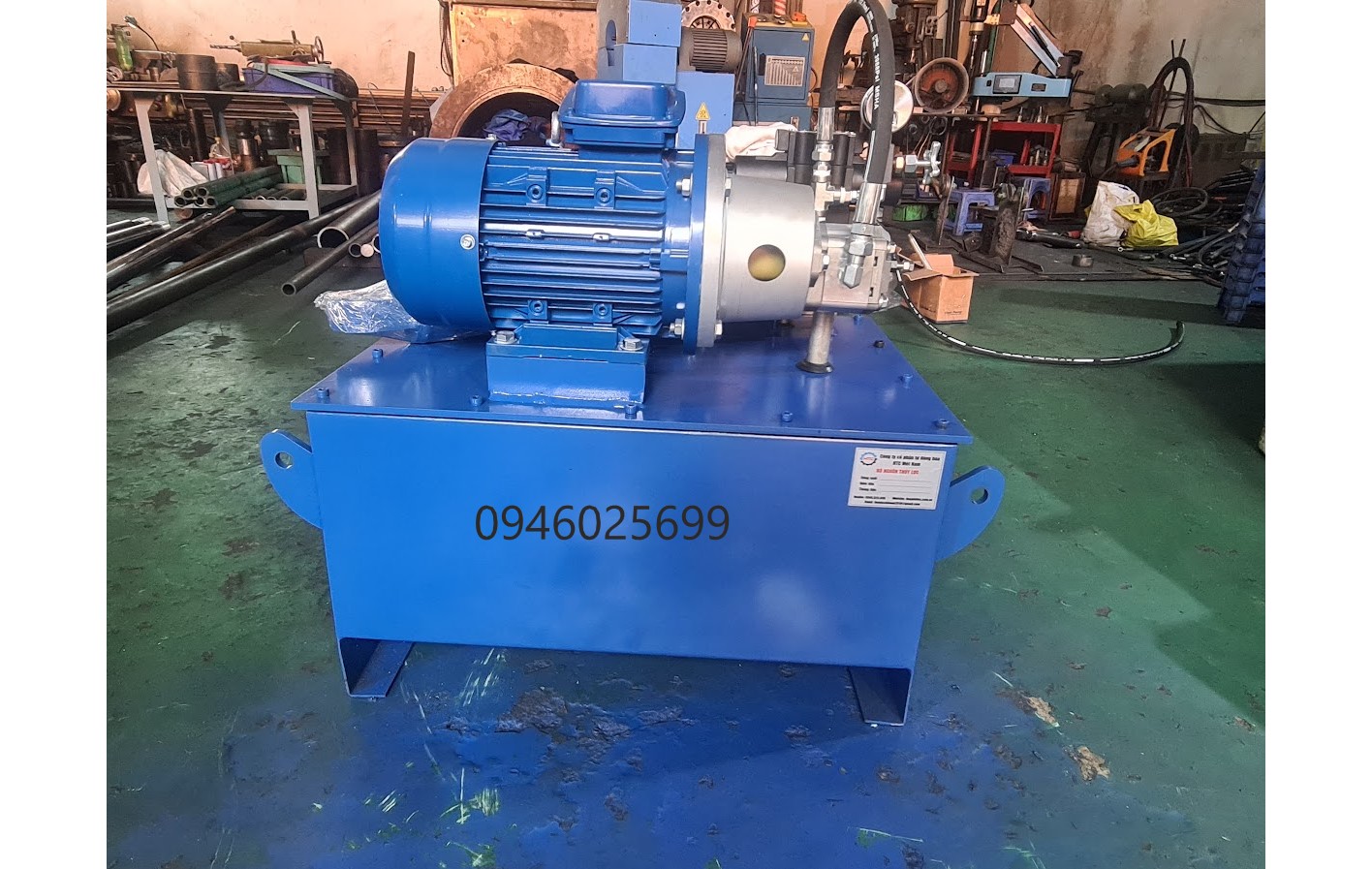

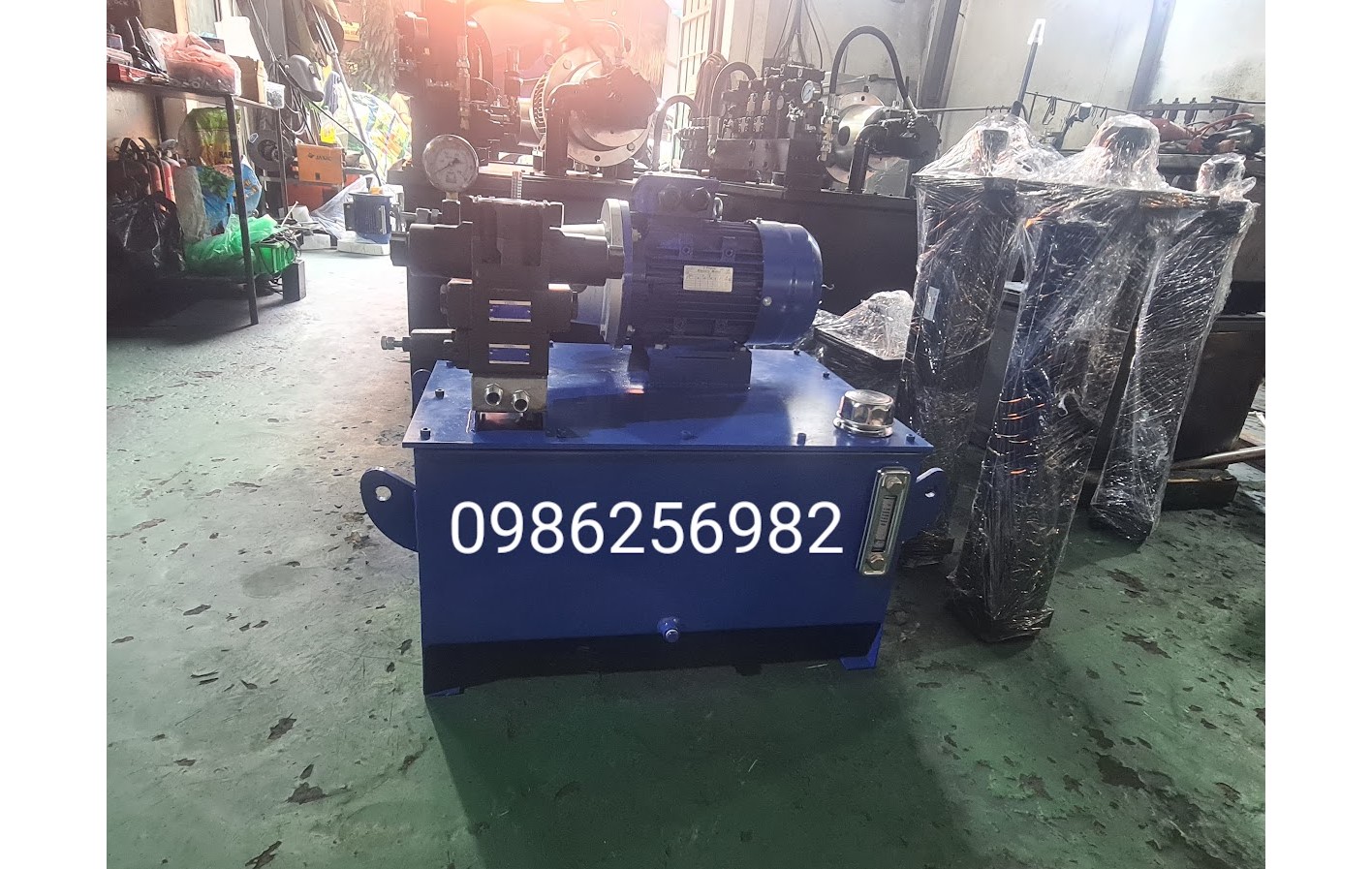

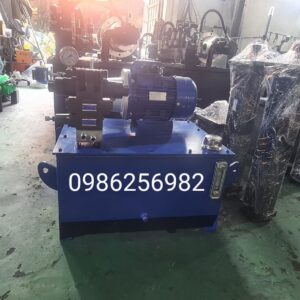

BỘ NGUỒN THUỶ LỰC 7.5KW , THÙNG DẦU 150 LÍT
BẢNG THÔNG SỐ KỸ THUẬT BỘ NGUỒN THỦY LỰC 7.5KW (ĐỒNG BỘ SIZE 3)
| Linh kiện / Thành phần | Thông số kỹ thuật chi tiết phối bộ | Chức năng & Vai trò trong hệ thống |
|---|---|---|
| Động cơ điện (Motor) | 7.5 kW (10 HP) – 3 Pha 380V / 50Hz, tốc độ 1450 vòng/phút (4 cực). | Nguồn động lực chính, cung cấp moment xoắn lớn cho hệ thống. |
| Bơm thủy lực (Pump) | Bơm bánh răng hoặc Bơm Piston: Tùy chọn lưu lượng 20cc – 32cc/vòng (Tương đương lưu lượng thực tế 29L/p – 46L/p). | Hút dầu từ thùng chứa và đẩy dầu đi qua cụm van tầng size 3 để sinh áp suất. |
| Thùng chứa dầu | Dung tích 150 Lít (Thép sơn tĩnh điện chống gỉ). | Chứa dầu, lắng cặn và tản nhiệt tự nhiên cho hệ thống. |
| Quạt làm mát dầu | Mã AH1012 (Sử dụng nguồn điện quạt 220VAC hoặc 380VAC). | Giải nhiệt cưỡng bức cho dòng dầu hồi, giữ nhiệt độ dầu ổn định dưới 60°C. |
| Van chia điện | Van điện từ Size 3 (NG10 / 03) (Ví dụ mã thông dụng: DSG-03). | Điều hướng dòng dầu để điều khiển Xi lanh hành trình (Đi ra / Thu về / Dừng lại). |
| Van an toàn (Chỉnh áp) | Van chỉnh áp Size 3 (NG10 / 03) (Ví dụ mã thông dụng: BG-03 hoặc loại bắt đế). | Giới hạn và cài đặt áp suất làm việc tối đa của hệ thống, bảo vệ bơm không bị quá tải. |
| Van chống lún (Van khóa) | Van chống lún bắt đế chồng Size 3 (NG10) (Mã thông dụng: MPCV-03). | Khóa chặt dầu trong xi lanh khi van chia ở vị trí trung vị, chống trôi rơi, chống tụt áp khi tải nặng. |
| Phụ kiện đi kèm | Đồng hồ đo áp (0-250/350 bar), Lọc hút, Thước đo dầu kèm nhiệt kế, Nắp thở dầu. | Hỗ trợ vận hành an toàn và kiểm soát trạng thái dầu. |
BẢNG THÔNG SỐ KỸ THUẬT BỘ NGUỒN THỦY LỰC 7.5KW (10HP)
| Hạng mục thành phần | Thông số kỹ thuật chi tiết | Ghi chú / Xuất xứ gợi ý |
|---|---|---|
| 1. Động cơ điện (Motor) | ||
| – Công suất | 7.5 kW (10 HP) | Enertech, Siemens, Toàn Phát, ATT… |
| – Điện áp | 3 Pha 380V / 50Hz | Tiêu chuẩn nhà xưởng công nghiệp |
| – Tốc độ vòng quay | 1450 vòng/phút (4 cực – 4P) | Đảm bảo moment xoắn lớn và ổn định |
| – Cấp bảo vệ | IP55, Lớp cách điện F | Kháng bụi, kháng nước tốt |
| 2. Bơm thủy lực (Pump) | (Lựa chọn dựa trên yêu cầu áp suất và tốc độ) | |
| – Loại bơm đề xuất | Bơm bánh răng (Gear) hoặc Bơm Piston áp cao | Bơm bánh răng (áp <250 bar), Bơm piston (áp >250 bar) |
| – Lưu lượng riêng phù hợp | 20 cc/vòng cho đến 32 cc/vòng | Lựa chọn tùy thuộc vào ứng dụng thực tế |
| – Lưu lượng thực tế | ~ 29 Lít/phút (bơm 20cc) hoặc ~ 46 Lít/phút (bơm 32cc) | Tính toán ở tốc độ motor chuẩn 1450 rpm |
| – Áp suất làm việc liên tục | 90 bar – 160 bar (Lên tới 250-300 bar nếu dùng bơm piston lưu lượng nhỏ) | Tỷ lệ nghịch với lưu lượng của bơm |
| 3. Hệ thống Van điều khiển | (Khuyên dùng nâng cấp từ cấu hình cũ) | |
| – Van chỉnh áp điện | Size 3 (NG10) – Mã BSG-03 | Giữ nguyên size 3 (đáp ứng tốt lưu lượng tới 100L/p) |
| – Van chia dầu điện từ | Size 4 (NG10 / 04) hoặc Size 6 (06) | Nên dùng tối thiểu Size 4 trở lên để tránh nghẹt áp |
| – Điện áp điều khiển | 24VDC hoặc 220VAC | Khách hàng tự chọn theo hệ thống tủ điện |
| 4. Thùng chứa & Giải nhiệt | ||
| – Thùng dầu khuyến nghị | Dung tích từ 150 Lít đến 200 Lít | Thùng lớn giúp giải nhiệt dầu tự nhiên tốt hơn |
| – Quạt làm mát dầu | Mã AH1012 hoặc nâng cấp lên AH1417 | AH1012 dùng được, nhưng nếu chạy 24/7 nên chọn AH1417 |
| 5. Phụ kiện đi kèm | ||
| – Đồng hồ đo áp suất | Thang đo 0 – 250 bar hoặc 0 – 400 bar | Loại mặt dầu Glycerin chống rung kim |
| – Lọc dầu | Lọc hút (bắt buộc) + Lọc hồi đường về (khuyên dùng) | Bảo vệ toàn diện cho bơm và hệ thống van |
| – Phụ kiện phụ | Thước đo dầu kèm nhiệt kế, Nắp thở dầu | Phụ kiện tiêu chuẩn trạm nguồn |
-
