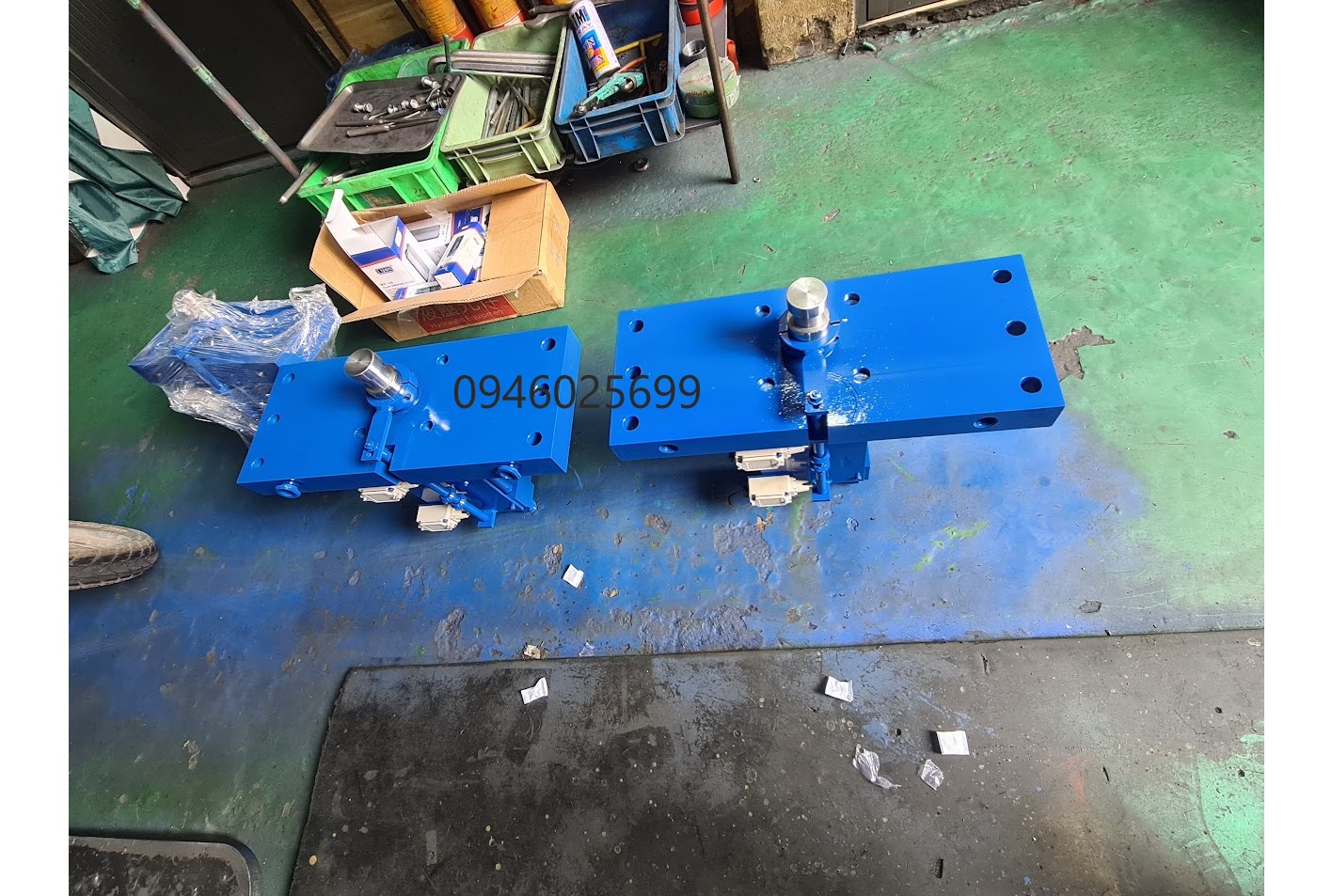

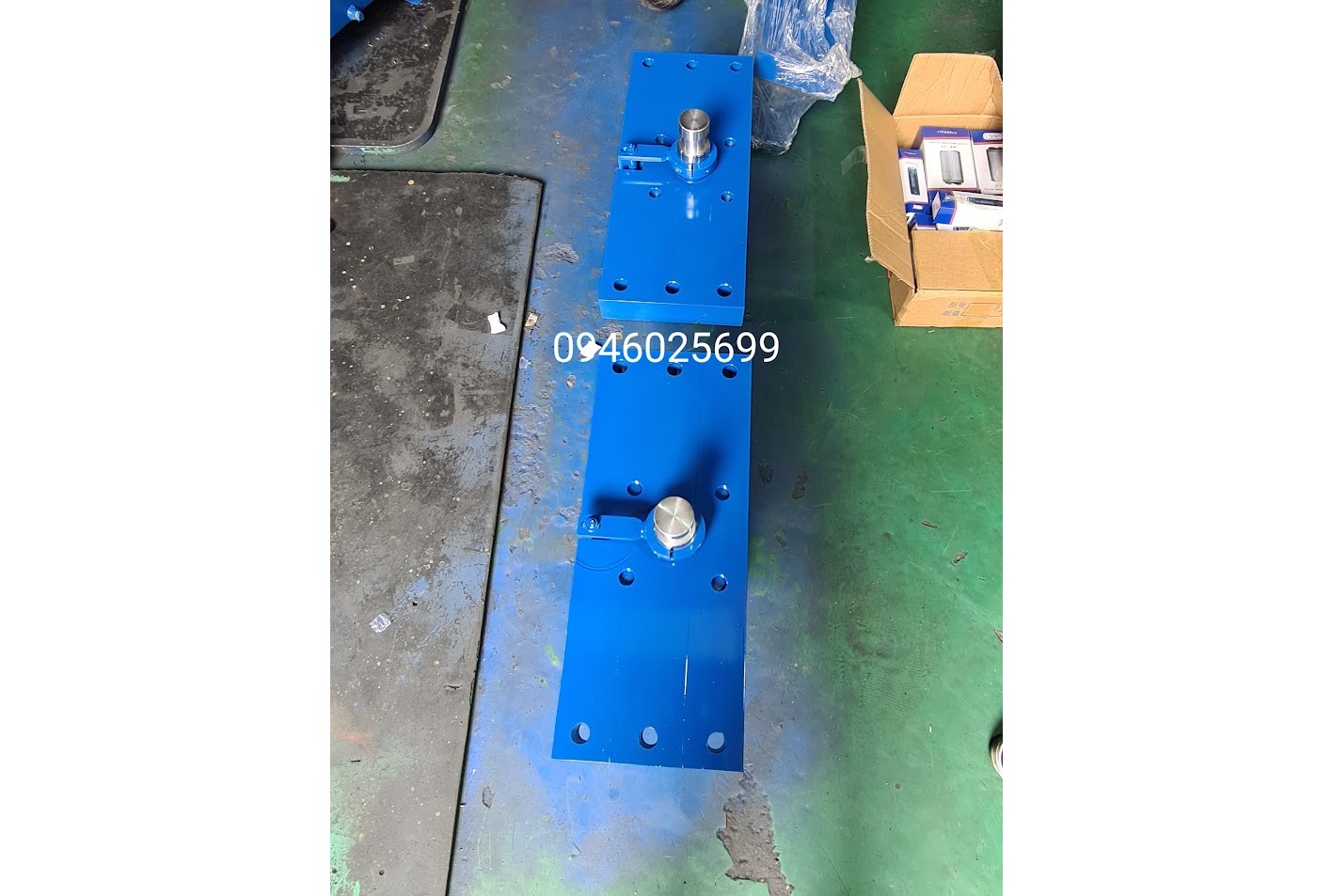

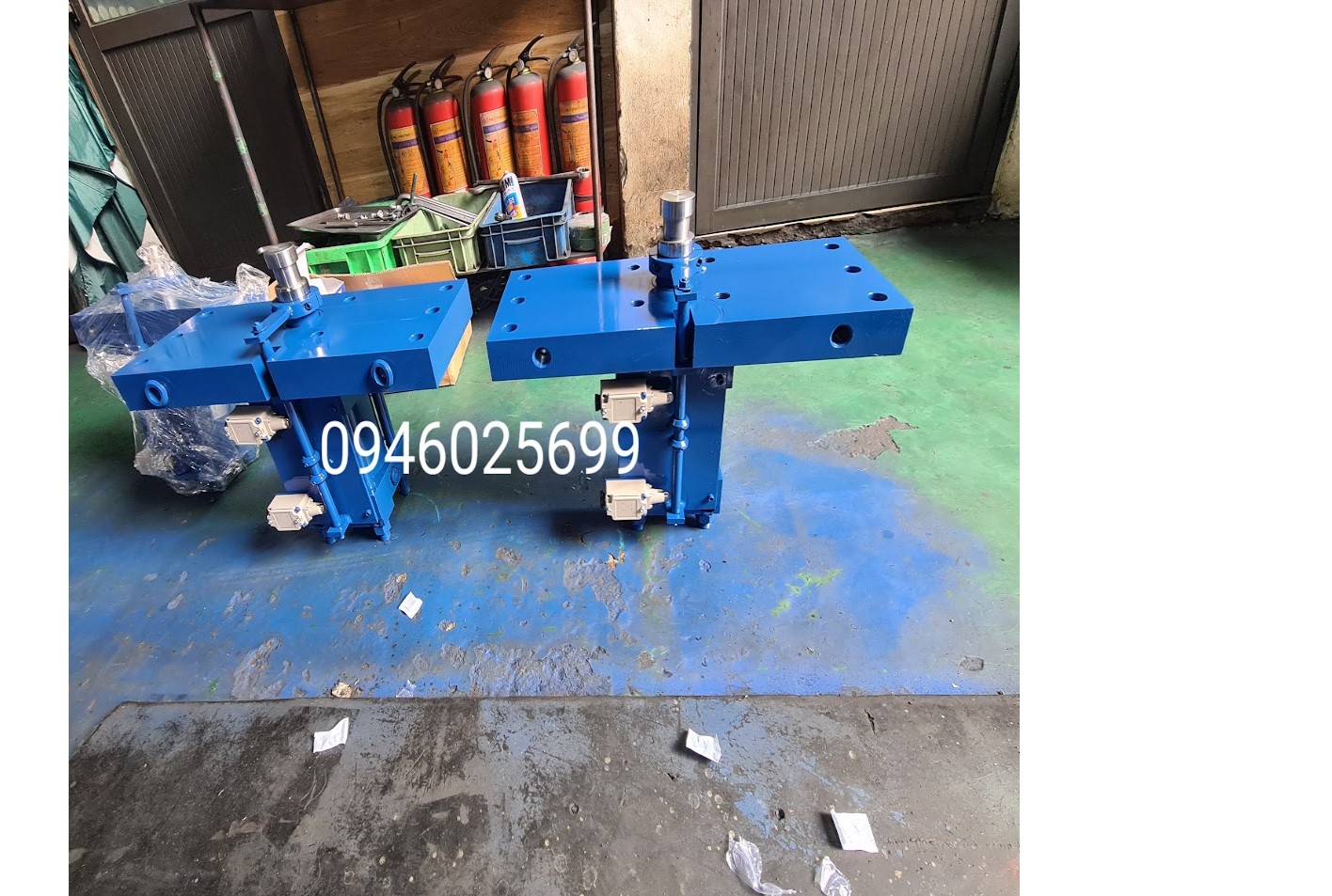

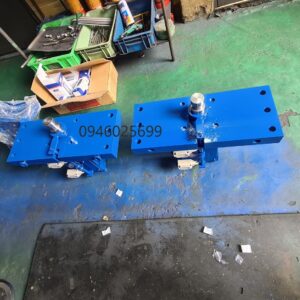

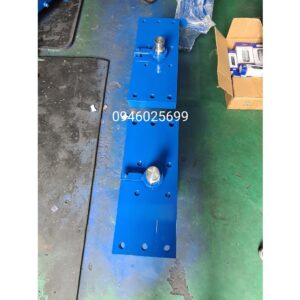

Xi lanh thuỷ lực HOB-120 x 100 dùng cho khuôn đúc

XI LANH THUỶ LỰC HTC-FA-120x 100 mm chuyên dùng cho khuôn đúc nhôm

• • Ký hiệu kích thước (120 x 100):
    • • Đường kính lòng (Bore size): Ø120 mm (quyết định lực đẩy/kéo của xi lanh).
      • Hành trình piston (Stroke): 100 mm.

  • Đường kính ty (Piston Rod): Tiêu chuẩn thường dao động từ Ø70 mm tùy theo hãng sản xuất để đảm bảo khả năng chịu tải trọng uốn dập khi hoạt động.
  • Áp suất làm việc định mức: 140 bar (14 MPa) (áp suất thử nghiệm tối đa có thể lên tới 210 bar). [1, 2]

• • Kết cấu cơ học vững chắc: Thiết kế 4 thanh giằng thép tôi cứng chạy dọc thân giúp gá đặt trực tiếp lên vách khuôn cực kỳ ổn định, chịu lực tác động ngược từ áp lực phun kim loại/nhựa tốt. [1]
  • Tối ưu không gian khuôn: Hành trình ngắn 100 mm giúp tổng chiều dài bửng xi lanh gọn gàng, không làm cồng kềnh hệ thống cơ cấu chấp hành quanh khuôn đúc.
  • Chịu nhiệt và chống mài mòn tốt: Cán piston mạ crom cứng chống xước. Hệ thống gioăng phớt cao cấp chịu được môi trường nhiệt độ cao đặc thù của khuôn đúc nhựa hoặc đúc áp lực. [1, 2]

• • Kiểu FA (Mặt bích phía trước): Phù hợp nhất cho ứng dụng đâm rút lõi khuôn (Core).
  • Kiểu FB (Mặt bích phía sau): Thường ứng dụng cho cơ cấu đẩy sàn pin hoặc ép chặt.
  • Kiểu SD (Lắp trực tiếp qua ren/lỗ thân): Tiết kiệm không gian tối đa.
  •
