Bộ nguồn thuỷ lực 11kw

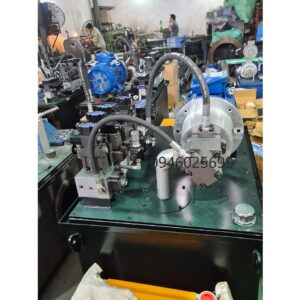

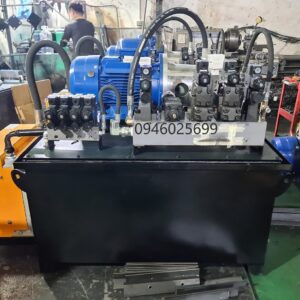

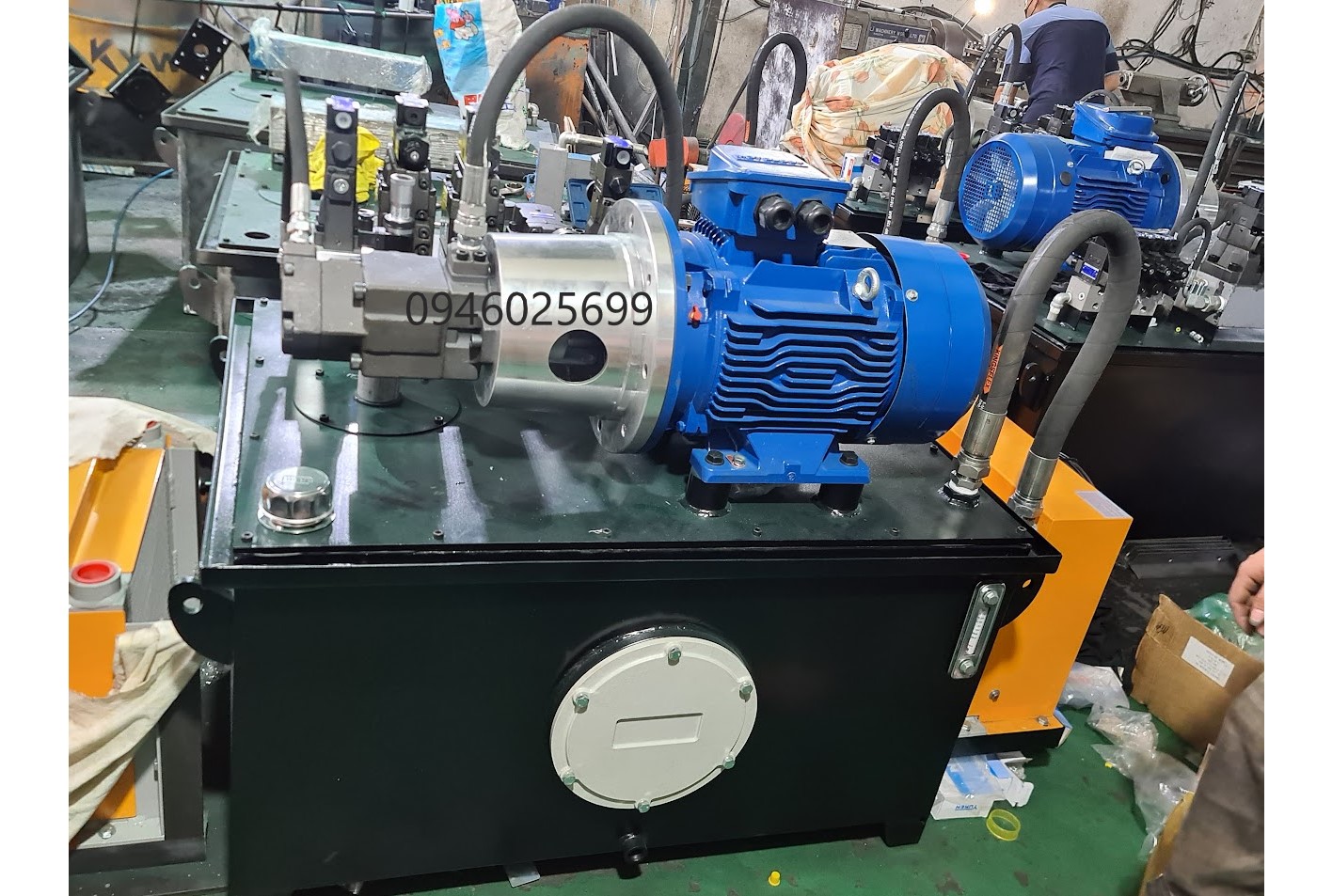

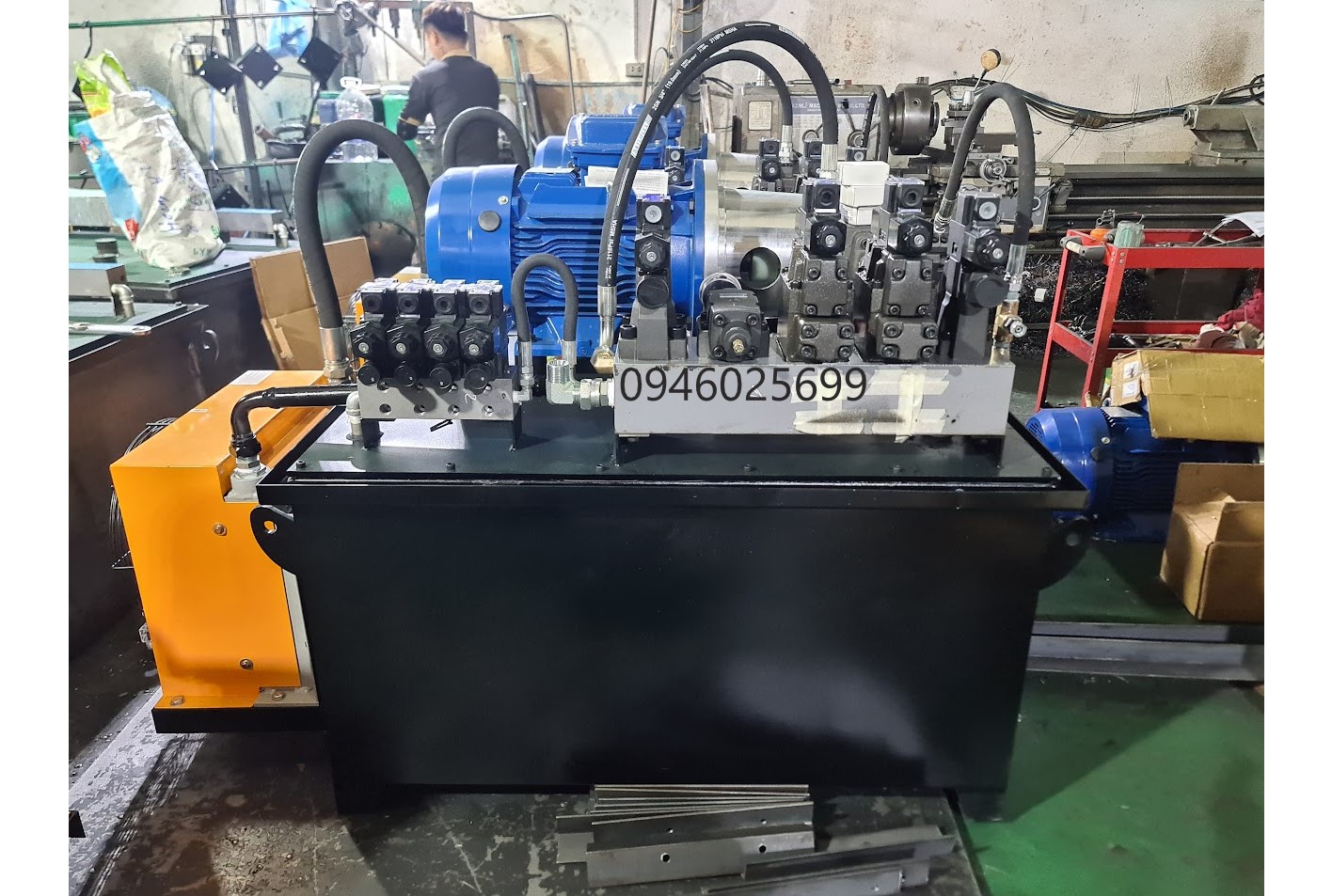

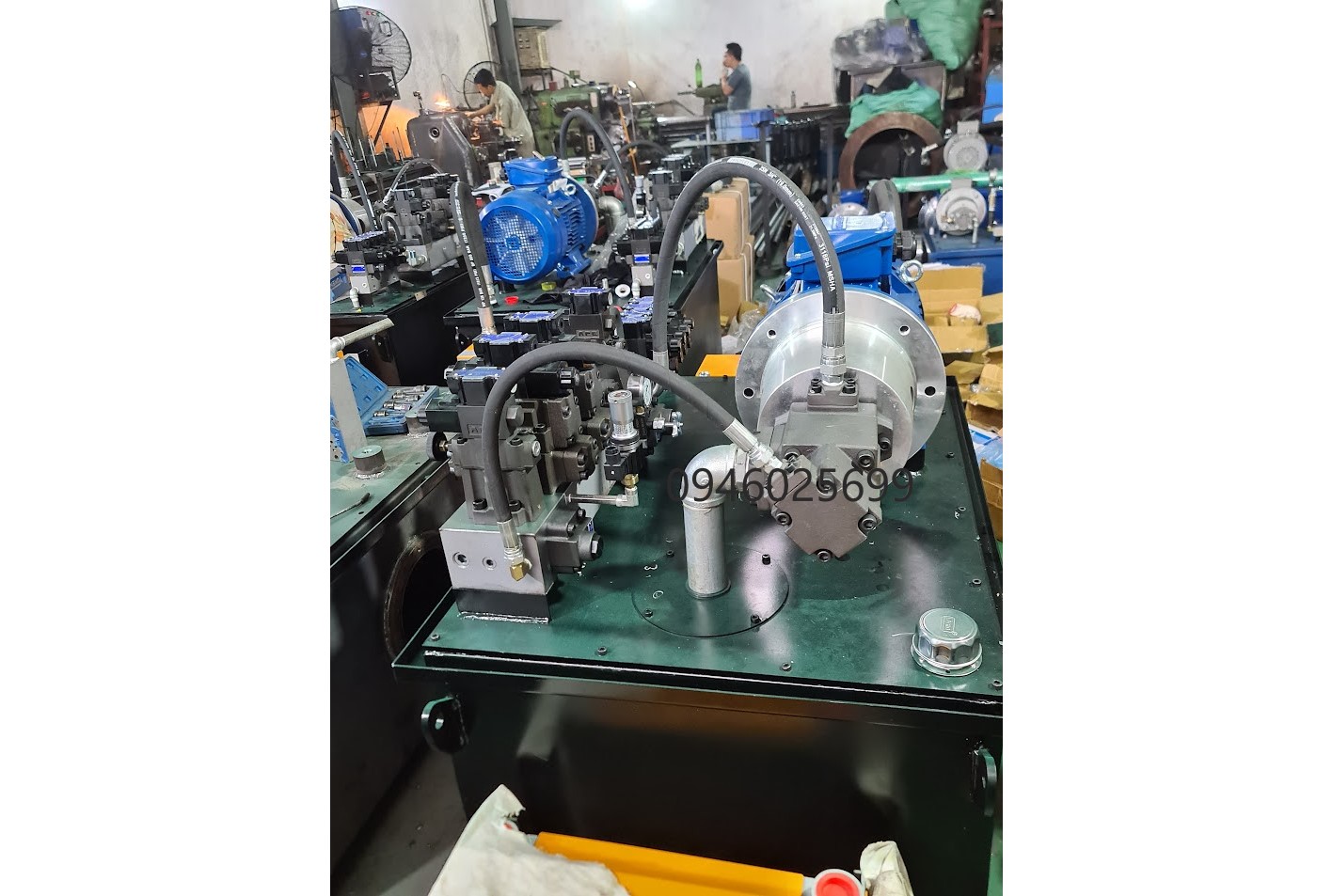

BỘ NGUỒN THUỶ LỰC 11KW, BƠM 2 CẤP 96CC/REW, THÙNG DẦU 500L

Giá:

5.00 trên 5 dựa trên 1 đánh giá

(Đánh giá sản phẩm)

Danh mục: Bộ nguồn thuỷ lực

Mô tả
Liên hệ đặt hàng

BỘ NGUỒN THUỶ LỰC 11KW , THÙNG DẦU 500L,BƠM 2 TẦNG 96CC/REW

Bảng Đánh Giá Chi Tiết Thông Số Kỹ Thuật

Thiết bị	Thông số bạn chọn	Đánh giá & Lưu ý kỹ thuật
Động cơ điện	11 kW (4 cực, ~1450 vòng/phút)	Cần kiểm tra lại áp suất. Với bơm tổng 96cc, lưu lượng ra rất lớn (~139 lít/phút). Động cơ 11kW sẽ chỉ chạy được ở áp suất rất thấp (khoảng 35 – 40 bar). Nếu bạn cần áp suất cao (100 – 200 bar), động cơ 11kW sẽ bị quá tải/cháy.
Thùng dầu	500 Lít	Rất tốt. Thể tích này gấp khoảng 3.5 lần lưu lượng bơm (139L), đảm bảo khả năng giải nhiệt tự nhiên và lắng cặn tốt.
Bơm thủy lực	Bơm 2 tầng tổng 96 cc/vòng (Ví dụ: Tầng 1: 64cc, Tầng 2: 32cc)	Lưu lượng tổng ở tốc độ 1450 vòng/phút đạt khoảng 139 lít/phút. Thường tầng lưu lượng lớn dùng để chạy nhanh (áp thấp), tầng lưu lượng nhỏ dùng để ép/giữ áp (áp cao).
Quạt làm mát	AH1470 (Lưu lượng gió lớn)	Phù hợp. Giúp giải nhiệt tốt cho hệ thống tuần hoàn lưu lượng lớn, giữ nhiệt độ dầu ổn định dưới 60°C.
Van điều khiển	Size 04 (NG10 / Cetop 5)	Chưa phù hợp nếu đi toàn bộ lưu lượng. Van Size 04 chỉ chịu được lưu lượng tối đa khoảng 80 – 120 lít/phút. Nếu tầng bơm lớn hoạt động, van này sẽ bị nghẹt dòng, gây tổn thất áp suất và sinh nhiệt cực cao.
Van áp tổng	Size 06 (NG25 / Cetop 8)	Phù hợp. Chịu được lưu lượng lên tới 300 – 400 lít/phút, đảm bảo tràn dầu về thùng an toàn khi quá áp.

📋 BẢNG THÔNG SỐ KỸ THUẬT TỔNG THỂ (HYDRAULIC POWER UNIT SPECIFICATIONS)

Thành phần	Thông số kỹ thuật chi tiết	chức năng & Tiêu chuẩn vận hành
Công suất động cơ	11 kW (15 HP) – 3 Pha 380V – 4 Cực (4P) – ~1450 vòng/phút	Động cơ điện chính, kiểu lắp bích B35 để kết nối qua chuông và khớp nối xích/cao su vào bơm.
Bơm thủy lực	Bơm bánh răng 2 tầng (Hi-Lo Pump). Tổng dung tích 96 cc/vòng	Tích hợp van tuần hoàn (Unloading valve). Tổng lưu lượng ở 1450 vòng/phút đạt ~139 lít/phút.
Áp suất làm việc	• Chế độ chạy nhanh (2 tầng): ≤ 40 bar • Chế độ ép nặng (1 tầng nhỏ): 150 – 210 bar (tùy chọn tầng nhỏ)	Hệ thống tự động xả tải tầng lớn khi áp suất vượt quá 40 bar để bảo vệ động cơ 11kW không bị quá tải.
Thùng chứa dầu	Dung tích 500 Lít	Thùng thép sơn tĩnh điện. Thiết kế đáy dốc xả cặn, có vách ngăn xung màng, mắt thăm dầu, lọc dầu khứ hồi, và nắp thở.
Hệ thống làm mát	Quạt làm mát dầu AH1470 (Giải nhiệt gió)	Giải nhiệt cưỡng bức cho đường dầu hồi. Giữ nhiệt độ dầu ổn định từ 40°C – 55°C.
Van điều khiển chính	Van phân phối Size 06 (NG25 / Cetop 8)	Điều khiển hướng đi của xi-lanh. Chịu lưu lượng max 300L/phút (Không dùng size 04 cho dòng tổng để tránh nghẹt dòng, sinh nhiệt).
Van an toàn (Áp tổng)	Van chỉnh áp Size 06 (NG25)	Bảo vệ toàn bộ hệ thống, xả dầu thừa thẳng về thùng khi áp suất vượt ngưỡng cài đặt an toàn.
Van phụ trợ bảo vệ	• Van 1 chiều: Chặn dòng dầu ngược về bảo vệ bơm. • Van chống lún (Khóa dòng): Giữ xi-lanh không bị tụt khi giữ áp hoặc tắt máy.	Đảm bảo an toàn tuyệt đối cho cơ cấu chấp hành (xi-lanh/mô-tơ thủy lực) khi vận hành nặng.
Phụ kiện đi kèm	• Lọc hút dầu (Suction Filter) • Lọc hồi dầu (Return Filter) • Đồng hồ đo áp suất (0 – 250 bar, có dầu chống rung)	Lọc sạch tạp chất từ 10 – 25 micron để bảo vệ lòng van và tuổi thọ của bơm 2 tầNG
