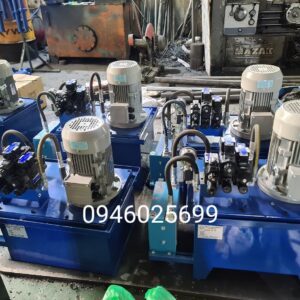

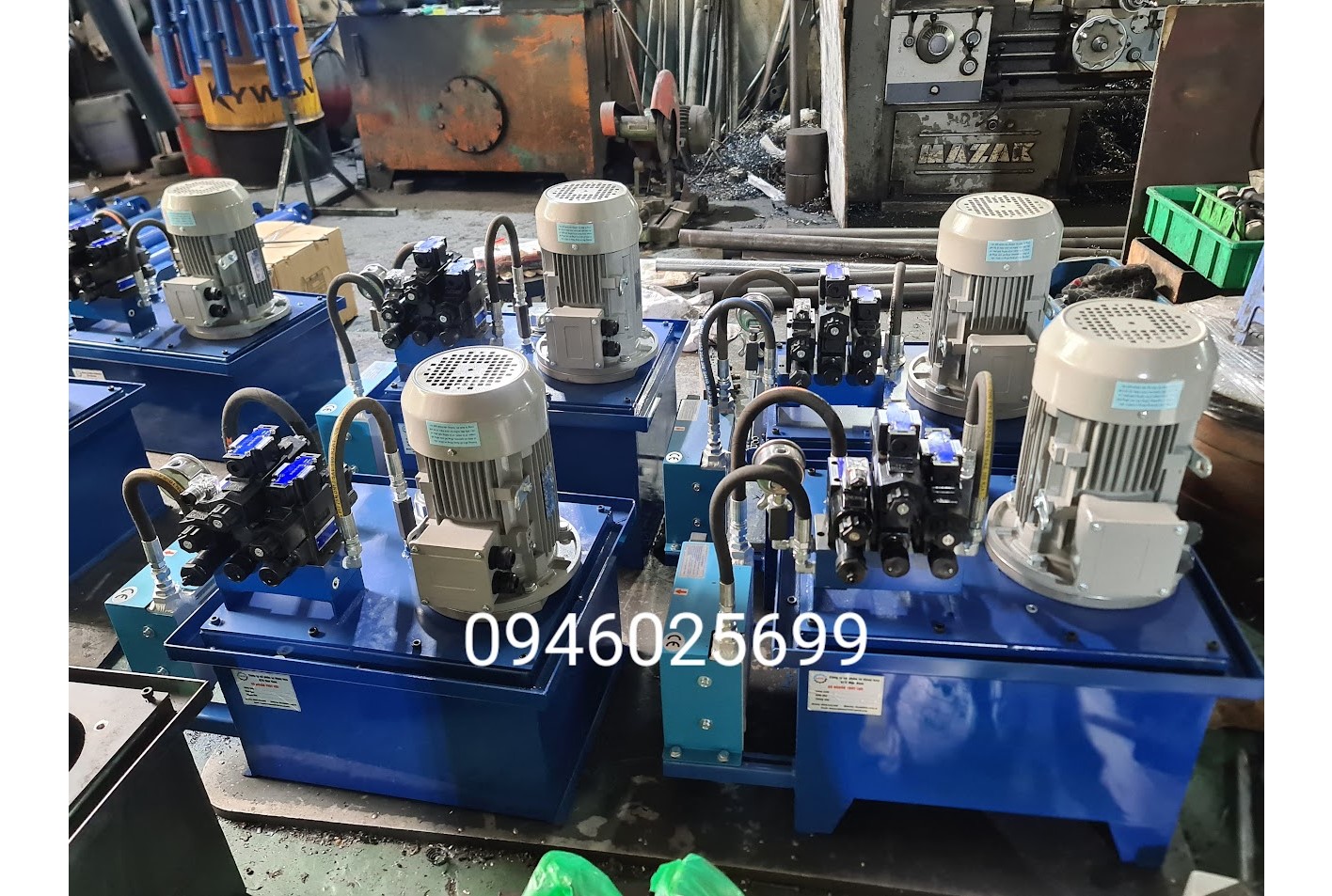

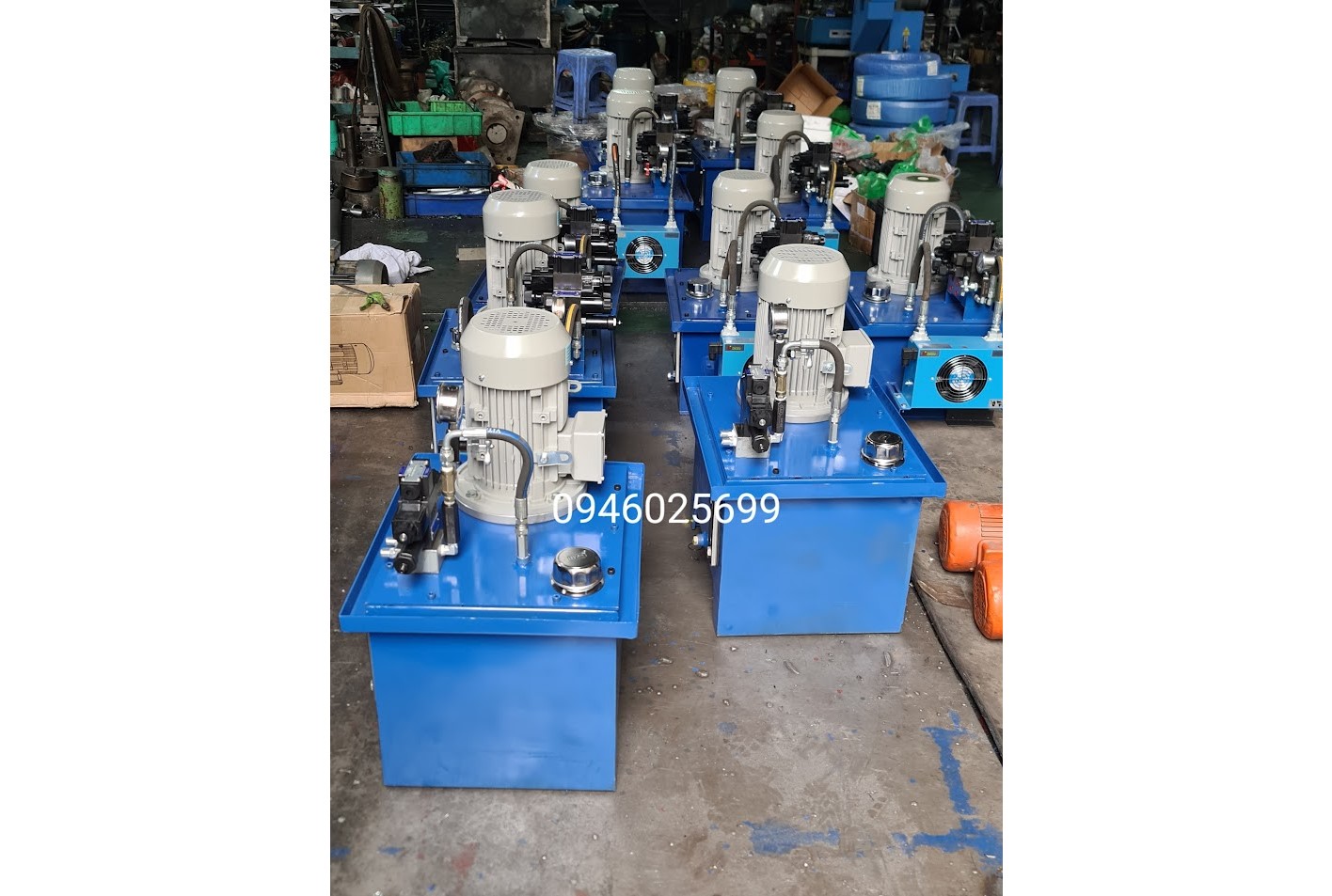

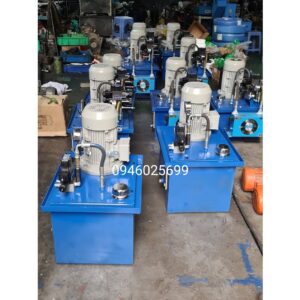

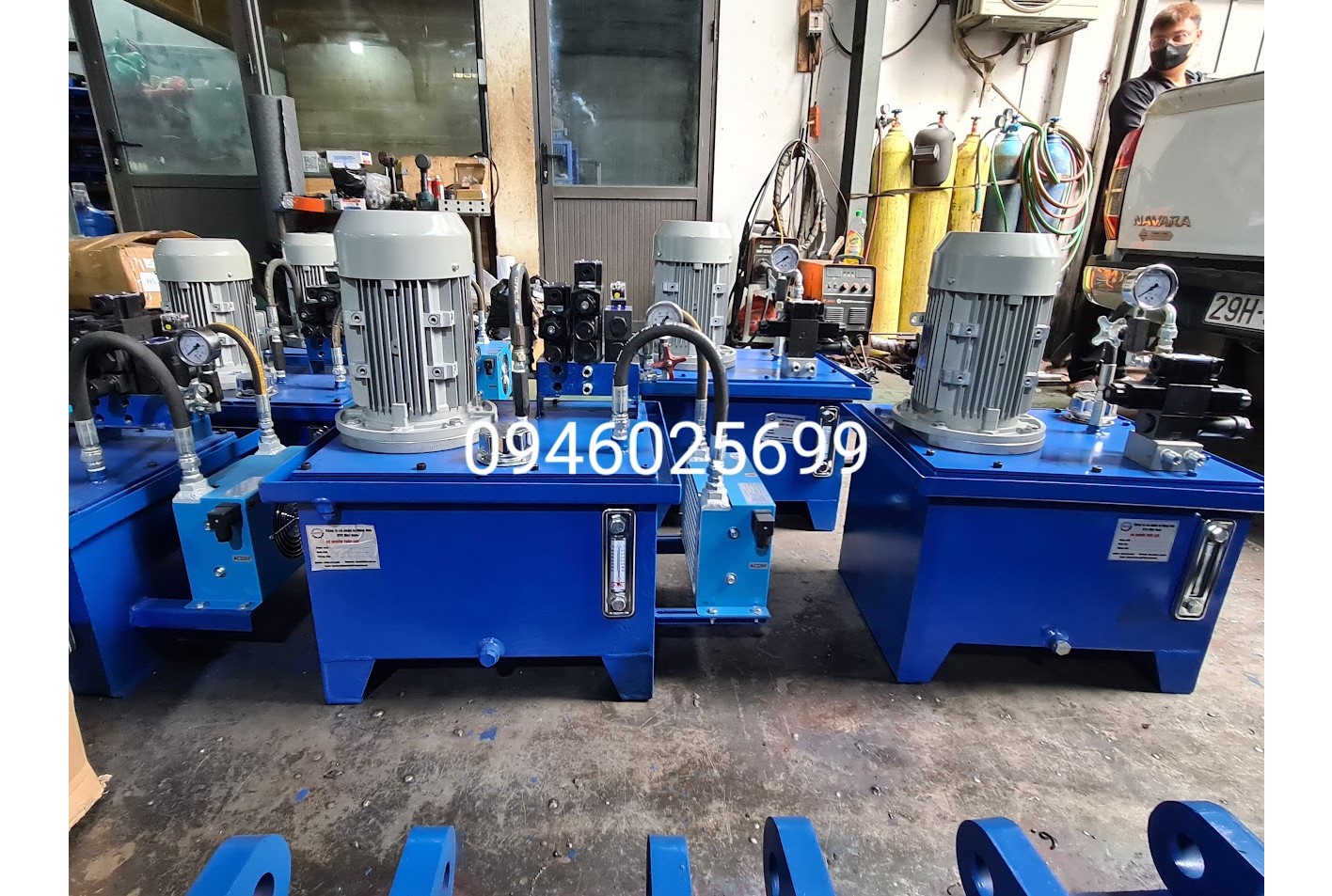

Bộ nguồn thuỷ lực 4kw

Bộ nguồn thuỷ lực 4kw dùng cho xilanh 1 chiều.

Giá:

5.00 trên 5 dựa trên 1 đánh giá

(Đánh giá sản phẩm)

Danh mục: Bộ nguồn thuỷ lực

Mô tả
Liên hệ đặt hàng

BỘ NGUỒN THUỶ LỰC 4KW

📊 BẢNG THÔNG SỐ BỘ NGUỒN 4KW

Thiết bị / Thông số	Chi tiết cấu hình	Ghi chú kỹ thuật
Động cơ điện	4 kW (5.5 HP)	Thường dùng điện 3 pha (380V) để đảm bảo hiệu suất.
Bơm bánh răng	6 cc/vòng	Lưu lượng ở tốc độ ~1450 vòng/phút đạt khoảng 8.7 lít/phút.
Thùng chứa dầu	80 lít	Thể tích lớn gấp ~10 lần lưu lượng bơm, giúp giải nhiệt dầu tự nhiên rất tốt.
Hệ thống làm mát	Quạt làm mát dầu (Air Cooler)	Giúp giải nhiệt cưỡng bức, giữ dầu ổn định ở mức < 60°C khi chạy liên tục.
Van áp suất tổng	Van tràn / Van an toàn (Relief Valve)	Bảo vệ hệ thống không bị quá áp, giới hạn áp suất tối đa (dự kiến max ~200-250 bar).
Van cân bằng	Van cân bằng áp suất (Counterbalance Valve)	Giữ tải, chống trôi rơi tự do cho xi lanh khi chịu tải trọng lớn.
Van tiết lưu	Van tiết lưu (Throttle Valve)	Điều chỉnh lưu lượng dòng dầu để kiểm soát tốc độ hành trình của xi lanh/motor.

💡 ƯU ĐIỂM CỦA BỘ NGUỒN 4KW

- Tản nhiệt tối ưu: Sự kết hợp giữa thùng dầu lớn (80L) và quạt làm mát cưỡng bức giúp bộ nguồn này có khả năng làm việc liên tục 3 ca mà không sợ bị nóng dầu, lòng bình hoặc hỏng phớt.
- Độ an toàn cao: Van cân bằng giúp bảo vệ tuyệt đối khi nâng hạ, tránh hiện tượng sụt áp đột ngột gây nguy hiểm.
- Vận hành êm ái: Bơm 6cc kết hợp động cơ 4kW cho phép hệ thống đạt được áp suất làm việc khá cao (có thể lên tới 200 bar hoặc hơn tùy thuộc vào loại bơm) mà không bị quá tải mô-tơ.

Để nhận báo giá chính xác hoặc tối ưu thêm thiết kế, bạn có thể chia sẻ thêm:

Bạn định dùng bộ nguồn này cho ứng dụng cụ thể nào (máy ép, bửng nâng, hay dây chuyền sản xuất)?
Hệ thống của bạn cần điều khiển cho bao nhiêu xi lanh (hoặc motor thủy lực)?
Điện áp nguồn tại xưởng của bạn là 3 pha 380V hay 1 pha 220V?

📋 BẢNG THÔNG SỐ KỸ THUẬT BỘ NGUỒN THỦY LỰC 4KW

STT	Hạng mục thiết bị	Thông số kỹ thuật chi tiết	Xuất xứ / Ghi chú
I	THÔNG SỐ HỆ THỐNG (SYSTEM SPECIFICATIONS)
1	Công suất động cơ	4.0 kW (5.5 HP)	Điện áp: 3 Pha 380V / 50Hz
2	Lưu lượng bơm	~ 8.7 Lít/phút (Ở tốc độ 1450 vòng/phút)	Tính toán theo hiệu suất 100%
3	Áp suất làm việc định mức	~ 200 – 230 bar (Áp suất tối đa phụ thuộc vào loại bơm)	Động cơ tải thoải mái ở áp này
4	Dung tích thùng dầu	80 Lít	Kiểu dáng: Thùng vuông đứng hoặc nằm
II	CHI TIẾT LINH KIỆN (COMPONENTS DETAILS)
5	Bơm thủy lực	Kiểu bơm bánh răng (Gear pump), thể tích riêng 6 cc/vòng	Trục then hoa hoặc trục cá (tùy chọn)
6	Quạt làm mát dầu	Giải nhiệt bằng gió (Air Cooler), điện áp 220VAC hoặc 24VDC	Tích hợp công tắc nhiệt tự động (tùy chọn)
7	Van áp suất tổng	Van an toàn (Main Relief Valve), dải chỉnh áp ổn định đến 250 bar	Bảo vệ chống quá áp toàn hệ thống
8	Van cân bằng	Van cân bằng áp suất (Counterbalance Valve) đơn hoặc đôi	Giữ tải, chống trôi rơi, điều khiển hạ tải êm
9	Van tiết lưu	Van tiết lưu chỉnh lưu lượng dòng dầu (Throttle Valve)	Điều khiển tốc độ xi lanh/motor
III	PHỤ KIỆN ĐI KÈM (ACCESSORIES)
10	Nắp lọc dầu & rót dầu	Loại tích hợp lưới lọc thô và thở khí	Lọc bụi bẩn khi châm dầu
11	Thước đo dầu	Thước đo mức dầu trực quan, tích hợp nhiệt kế	Kiểm tra nhanh mức dầu và nhiệt độ
12	Bộ lọc dầu hồi	Lọc dầu đường hồi về thùng, độ tinh lọc 10 – 25 micron	Bảo vệ độ sạch của dầu thủy lực
13	Khung đế & phụ kiện	Khớp nối mềm (động cơ – bơm), chuông ren, ống bấm thủy lực	Chịu áp suất cao, chống rung động

⚙️ Các lưu ý kỹ thuật khi lắp ráp hệ thống này:

- Loại dầu khuyến cáo: Nên sử dụng dầu thủy lực độ nhớt AW 46 hoặc AW 68 (tùy thuộc vào nhiệt độ môi trường nơi đặt máy).
- Đường ống: Đường hút của bơm 6cc nên chọn ống có đường kính tối thiểu là phi 17mm (G 3/8″) để tránh hiện tượng xâm thực (e bơm). Đường dầu hồi và đường qua quạt làm mát nên chọn ống phi 21mm (G 1/2″) để giảm tổn thất áp suất ngược.

Bảng thông số này đã đúng với tiêu chuẩn bạn cần chưa? Nếu bạn muốn bổ sung thêm kích thước vật lý của thùng dầu (Dài x Rộng x Cao) hãy liên hệ ngay với chúng tôi để được tư vấn.
