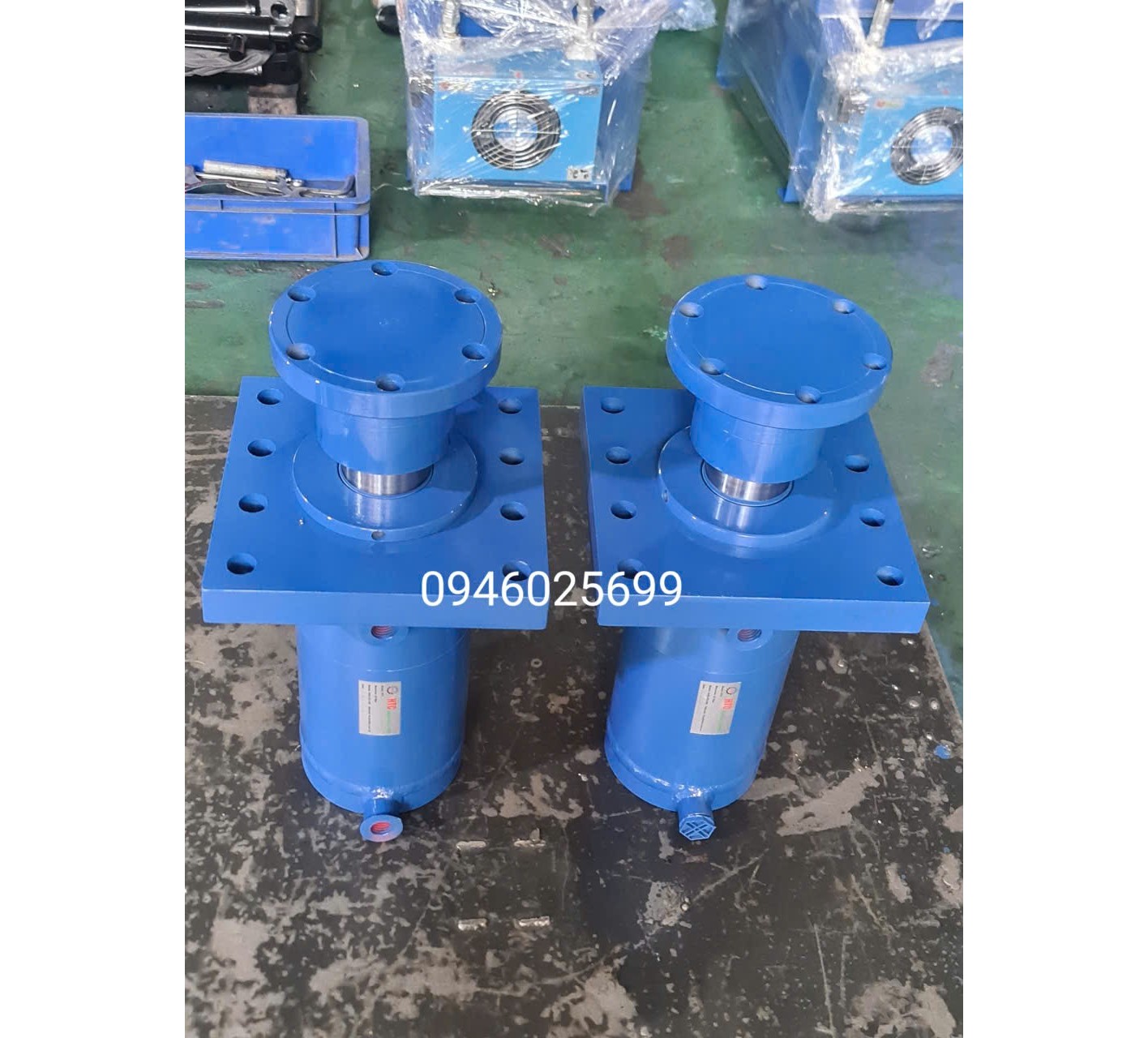

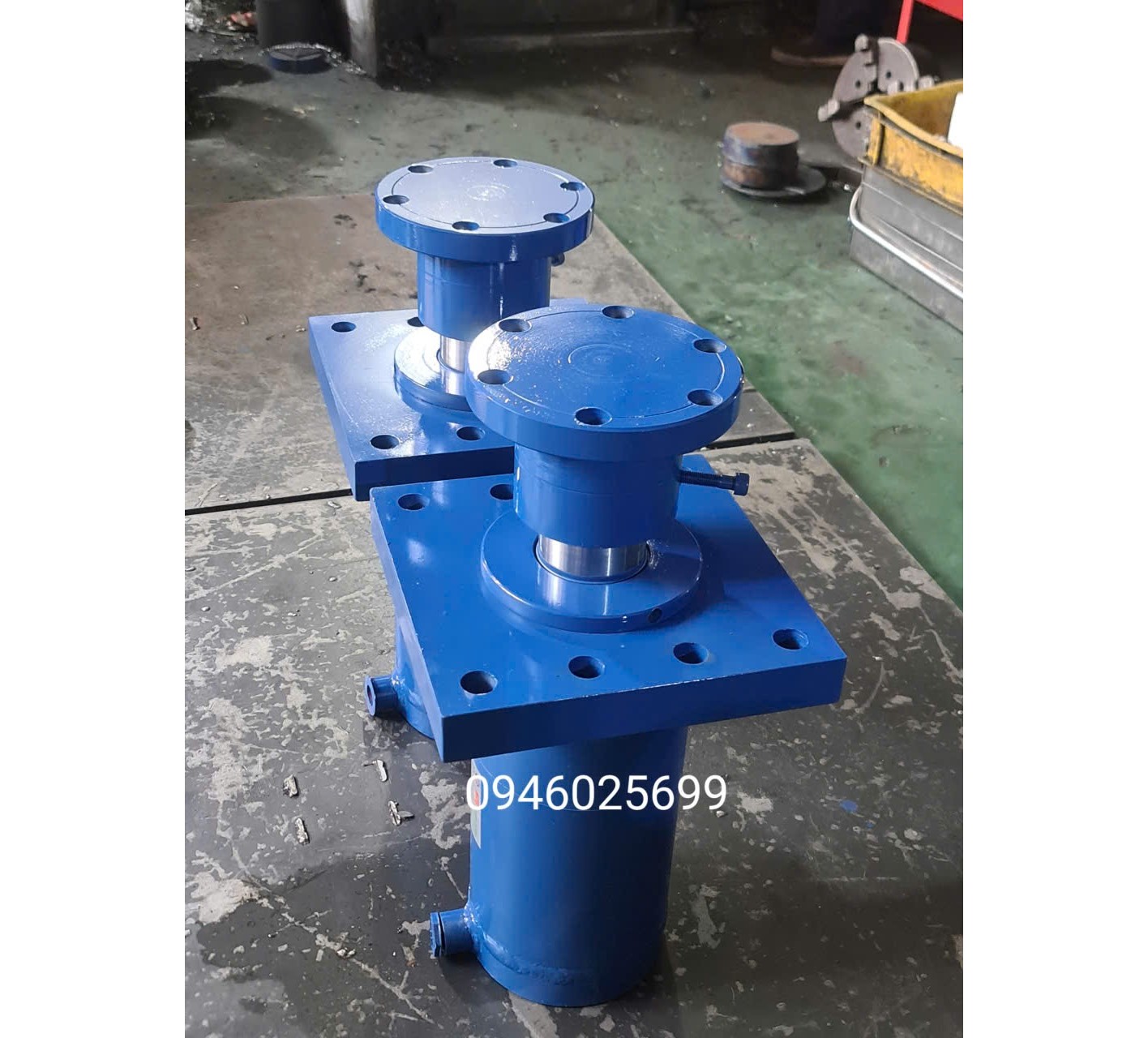

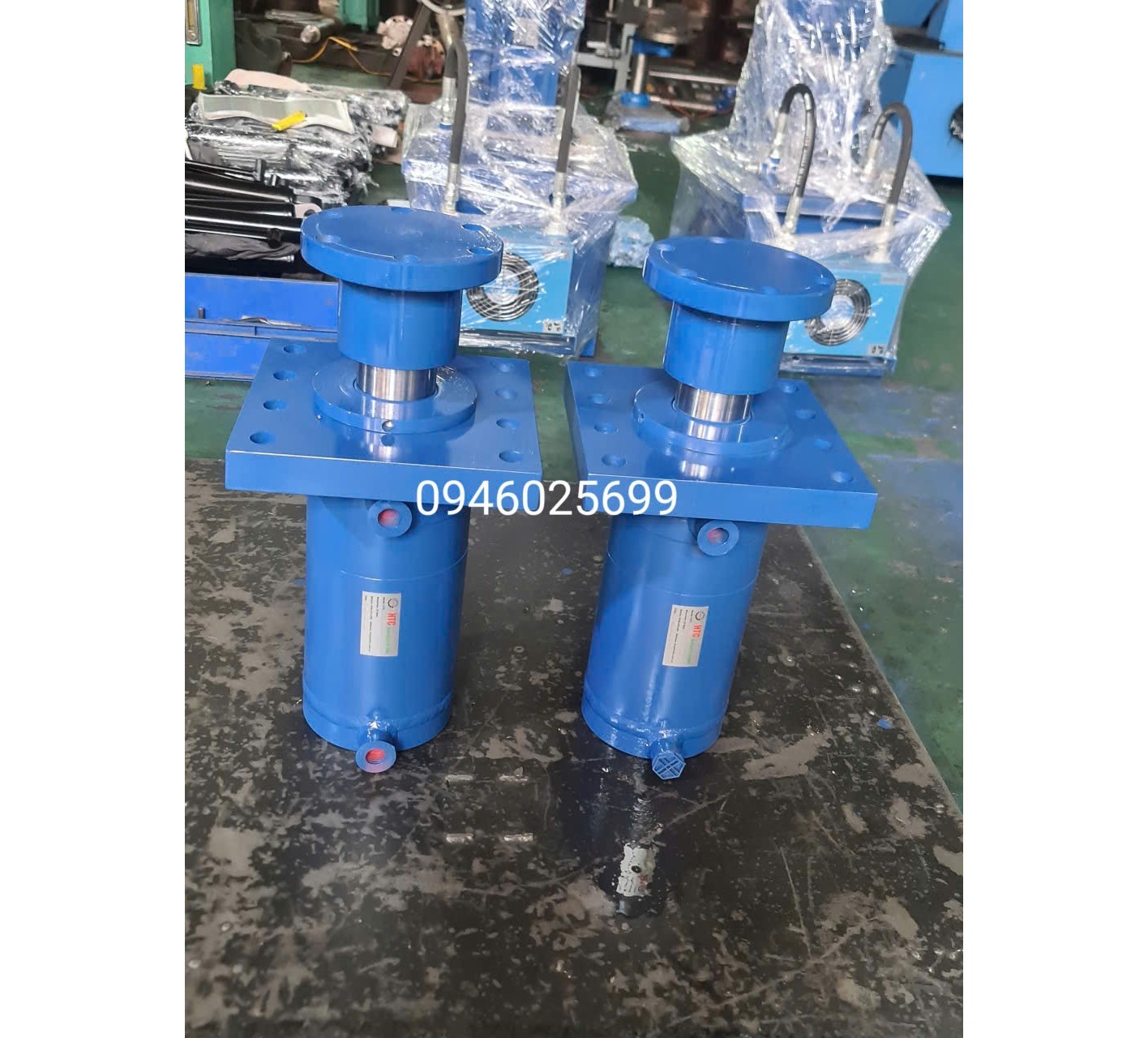

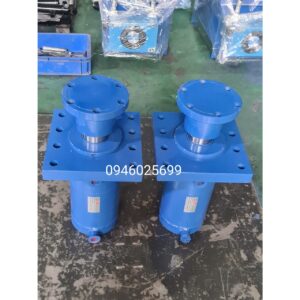

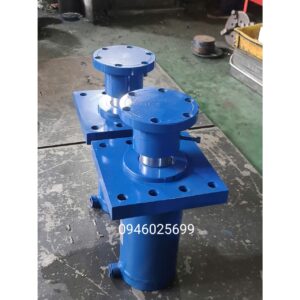

XI LANH THUỶ LỰC HTC-FB-150-100 x 200mm

Xi lanh thuỷ lực HTC-FA-150 -100 X 200mm

FB (Flange Bottom / Front Flange): Kiểu gá lắp bằng mặt bích (thường là mặt bích phía trước đầu xi lanh hoặc mặt bích vuông đầu trục).
150: Đường kính lòng (lỗ) xi lanh (Bore = 150 mm). Yếu tố này quyết định trực tiếp đến lực đẩy/kéo của xi lanh.
100: Đường kính ty (cần) xi lanh (Rod = 100 mm). Ty xi lanh lớn giúp chịu lực uốn và tải trọng cao ổn định.
200: Hành trình làm việc của xi lanh (Stroke = 200 mm). Đây là khoảng cách tối đa mà ty xi lanh có thể đi ra hoặc thụt vào.

Giá:

5.00 trên 5 dựa trên 1 đánh giá

(Đánh giá sản phẩm)

Danh mục: Xi lanh mặt bích, Xi lanh thuỷ lực

Mô tả
Liên hệ đặt hàng

⚙️ THÔNG SỐ KỸ THUẬT XI LANH THUỶ LỰC HTC-FB-150 -100 X 200mm

- HTC: Thương hiệu hoặc đơn vị sản xuất/phân phối ( Tự động hóa HTC Việt Nam).
- FB (Flange Bottom / Front Flange): Kiểu gá lắp bằng mặt bích (thường là mặt bích phía trước đầu xi lanh hoặc mặt bích vuông đầu trục).
- 150: Đường kính lòng (lỗ) xi lanh (Bore = 150 mm). Yếu tố này quyết định trực tiếp đến lực đẩy/kéo của xi lanh.
- 100: Đường kính ty (cần) xi lanh (Rod = 100 mm). Ty xi lanh lớn giúp chịu lực uốn và tải trọng cao ổn định.
- 200: Hành trình làm việc của xi lanh (Stroke = 200 mm). Đây là khoảng cách tối đa mà ty xi lanh có thể đi ra hoặc thụt vào.

Khả năng tạo lực (Ước tính)

Với đường kính lòng 150 mm và đường kính cần 100 mm, lực của xi lanh phụ thuộc vào áp suất dầu cấp từ trạm nguồn:

- Lực đẩy (ở áp suất thông dụng 140 bar / 14 MPa): ~24.7 tấn.
- Lực đẩy (ở áp suất cao 210 bar / 21 MPa): ~37.1 tấn.

Để nhận báo giá chính xác hoặc bản vẽ kỹ thuật chi tiết của loại xi lanh này, bạn có thể cho tôi biết thêm:

Bạn cần xi lanh này cho ứng dụng gì (máy ép, xe chuyên dụng, hay dây chuyền nhà máy)?

Thông số kỹ thuật	Giá trị / Đặc tính	Đơn vị / Ghi chú
Thương hiệu / Nhà sản xuất	HTC	HTC Việt Nam
Kiểu tác động	Hai chiều (Double Acting)	Tác động dầu cả 2 chiều đẩy và kéo
Kiểu gá lắp (Mounting)	FB (Flange Bottom / Front Flange)	Mặt bích vuông gá đầu
Đường kính lòng (Bore)	150	mm
Đường kính cần / ty (Rod)	100	mm
Hành trình làm việc (Stroke)	200	mm
Môi trường chất lỏng	Dầu thủy lực (Hydraulic Oil)	Độ nhớt tiêu chuẩn VG32 / VG46
Áp suất làm việc định mức	140 (14)	bar (MPa)
Áp suất tối đa / Áp suất thử	210 (21)	bar (MPa)
Nhiệt độ vận hành ổn định	-10 đến +80	°C
Vật liệu thân xi lanh	Thép hợp kim (C45 / Thép đúc cường độ cao)	Mài bóng lòng đạt tiêu chuẩn
Vật liệu cần xi lanh (Ty)	Thép C45 mạ Chrome cứng	Chống trầy xước, chống gỉ sét
Tiêu chuẩn gioăng phớt	NOK (Nhật Bản) hoặc SKF / Parker	Đảm bảo kín khít, chịu áp suất cao

Bảng tính toán lực động lực học (Ước tính)

Lực sinh ra của xi lanh phụ thuộc vào áp suất thực tế mà trạm nguồn thủy lực cấp vào hệ thống:

Áp suất hệ thống	Lực Đẩy Max (Tấn)	Lực Kéo Thu Về Max (Tấn)	Ghi chú ứng dụng
70 bar (Áp thấp)	~12.3 tấn	~6.8 tấn	Các hệ thống kẹp giữ nhẹ
140 bar (Áp phổ thông)	~24.7 tấn	~13.7 tấn	Máy ép, thiết bị nâng hạ tiêu chuẩn
210 bar (Áp cao)	~37.1 tấn	~20.6 tấn	Ứng dụng công nghiệp nặng, tải cao

Lưu ý: Lực kéo thu về luôn nhỏ hơn lực đẩy ra vì diện tích bề mặt piston phía cần bị giảm đi do tiết diện của ty xi lanh (Ø100mm).

Nếu bạn đang lên thiết kế lắp đặt cho thiết bị, hãy cho tôi biết:
